Netzfrequenz | 50 Hz |
Bemessungsspannung | 400 V |
Volumenstrom | 1700 cbm/h |
Drehzahl | 1425 1/min |
Schutzart (IP) | IP55 |
Ausführung | Be- und Entlüftung |
Nennweite | 300 mm |
Verschlussklappe | ohne |

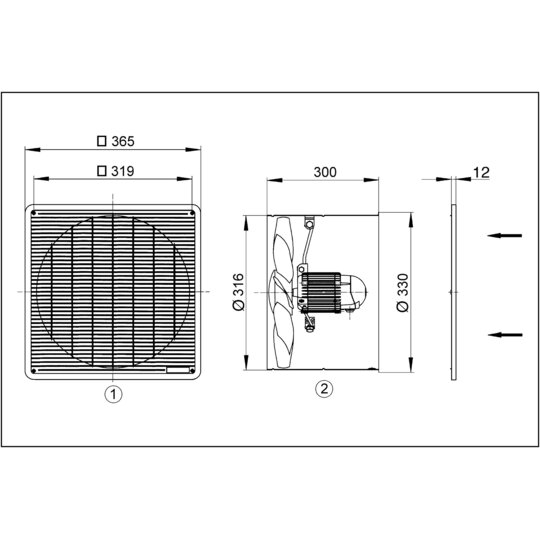

Drehstrom-Ausführung: Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung. Kurzbeschreibung: Zur Unterputzmontage. Einbau in jeder Lage möglich. Wandhülse aus verzinktem Stahlblech. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. Thermischer Überlastungsschutz serienmäßig. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad. Niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Typenreihe DZF. Asynchronmotor. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme DZF ... D IP 54. Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist. Ausführung: Wandhülse - Fördervolumen: 1700 m3/h - Drehzahl: 1425 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 85 W - Leistungsaufnahme: 110 W - INenn: 0,3 A - IMax: 0,33 A - Schutzart: IP 55 - Wärmeklasse: B - Netzzuleitung: 7 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 6,54 kg - Gewicht mit Verpackung: 7,33 kg - Nennweite: 300 mm - Breite: 365 mm - Höhe: 365 mm - Tiefe: 300 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 430 mm - Tiefe mit Verpackung: 330 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohne
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
mcsb00850102.PDFSchaltbild
Download
(Stand: 28.04.2025)
|
mcma0021329.PDFMontageanleitung
Download
(Stand: 28.04.2025)
|
mcma0017618.PDFMontageanleitung
Download
(Stand: 28.04.2025)
|
mcdb00850102.PDFProduktdatenblatt
Download
(Stand: 28.04.2025)
|
mcce00850102.PDFSonstige
Download
(Stand: 28.04.2025)
|
Deeplink Produktseite
Download
(Stand: 28.04.2025)
|
7 / 701 / 70101 / 7010104 (453169)
