Maico DZF 25/4 D Axial-Wandventilator UP,DS DN250 0085.0490

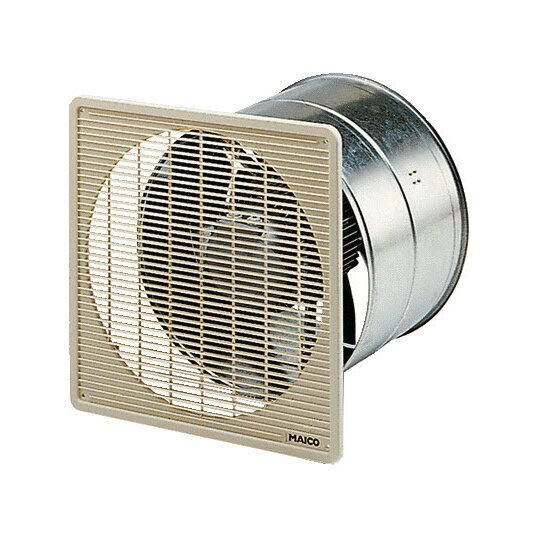

Drehstrom-Ausführung: Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung. Kurzbeschreibung: Zur Unterputzmontage. Einbau in jeder Lage möglich. Wandhülse aus verzinktem Stahlblech. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. Thermischer Überlastungsschutz serienmäßig. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad. Niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Typenreihe DZF. Asynchronmotor. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme DZF ... D IP 54. Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist. Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:DZF 25/4 Dá-áAusführung: Wandhülseá-áFördervolumen: 1000 m3/há-áDrehzahl: 1425 1/miná-áLaufradtyp: axialá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: jaá-áSpannungsart: Drehstromá-áBemessungsspannung: 400 Vá-áNetzfrequenz: 50 Hzá-áNennleistung: 50 Wá-áLeistungsaufnahme: 55 Wá-áINenn: 0,13 Aá-áIMax: 0,14 Aá-áSchutzart: IP 54á-áWärmeklasse: Bá-áNetzzuleitung: 5 / 1,5 mm2á-áEinbauort: Wand / Deckeá-áEinbauart: Unterputzá-áEinbaulage: waagerecht / senkrechtá-áMaterial: Stahlblech, verzinktá-áFarbe: silberá-áGewicht: 3,95 kgá-áGewicht mit Verpackung: 4,77 kgá-áNennweite: 250 mmá-áBreite: 320 mmá-áHöhe: 320 mmá-áTiefe: 240 mmá-áBreite mit Verpackung: 330 mmá-áHöhe mit Verpackung: 430 mmá-áTiefe mit Verpackung: 420 mmá-áFördermitteltemperatur bei Nennstrom: 60 °Cá-áFördermitteltemperatur bei IMax: -20 °C bis 60 °Cá-áVerschlussklappe: ohne
