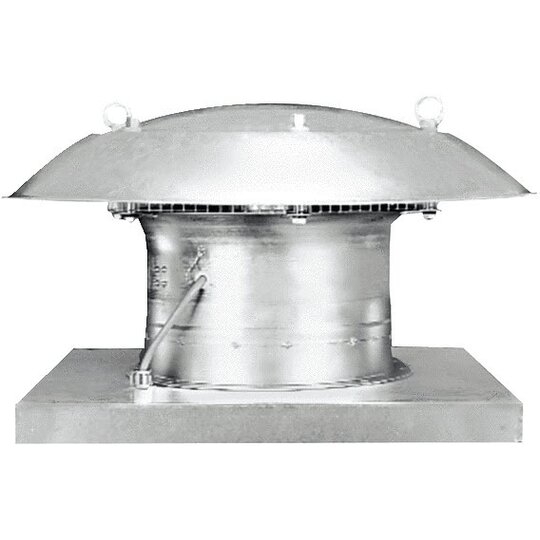

Maico DZD 40/4 B Axial-Dachventilator horizontal ausblasend DN400 0087.0222

Listenpreis
Art.-Nr.
6850234
EAN
4012799872221
Hersteller-Nr.
0087.0222
DEHA.-Nr.
0181218
eClass.-Nr.
22410901
Zolltarif-Nr.
84145925
Netzfrequenz 50 Hz
Bemessungsspannung 400 V
Werkstoff des Gehäuses Stahlblech
Selbsttätige Verschlussklappe integriert false
Volumenstrom 3260 cbm/h
Nennleistung 244 W
Schutzart (IP) IP55

Kurzbeschreibung: Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E). Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor blasend. Drehstrommotor: Typenreihe: DZD. Asynchronmotor. Bemessungsspannung 400 V, 50 Hz. Schutzart DZD ... D IP 54. Schutzart DZD ... B IP 55. Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei Typ DZD 25/4 D (Motorschutzschalter wird bauseits bereitgestellt). Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.leitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel:DZD 40/4 Bá-áFördervolumen: 3260 m3/há-áFördervolumenNenn: 1770 m3/h / im opt. Wirkungsgradá-áDruck pfs, Nenn: 90 Pa - im opt. Wirkungsgradá-áDrehzahl nNenn: 1365 1/min - im opt. Wirkungsgradá-áDrehzahl: 1377 1/miná-áLaufradtyp: axialá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: jaá-áSpannungsart: Drehstromá-áBemessungsspannung: 400 Vá-áNetzfrequenz: 50 Hzá-áNennleistung: 244 W / im opt. Wirkungsgradá-áINenn: 0,6 A / im opt. Wirkungsgradá-áIMax: 0,65 Aá-áSchutzart: IP 55á-áWärmeklasse: Bá-áNetzzuleitung: 7 / 1,5 mm2á-áEinbauort: Dachá-áEinbaulage: senkrechtá-áMaterial: Stahlblech, verzinktá-áFarbe: silberá-áGewicht: 26,63 kgá-áGewi

max.0,8A 0157.0148
Maico 335169
Art.-Nr.
6851700
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
Bedienelement 0157.0126
Maico 453755
Art.-Nr.
6851715
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

mcsb00870222.PDF

Schaltbild

Download (Stand: 11.12.2024)

mcma0021329.PDF

Montageanleitung

Download (Stand: 11.12.2024)

mcma0001652.PDF

Montageanleitung

Download (Stand: 11.12.2024)

mcdb00870222.PDF

Produktdatenblatt

Download (Stand: 11.12.2024)

Deeplink Produktseite

Download (Stand: 11.12.2024)
