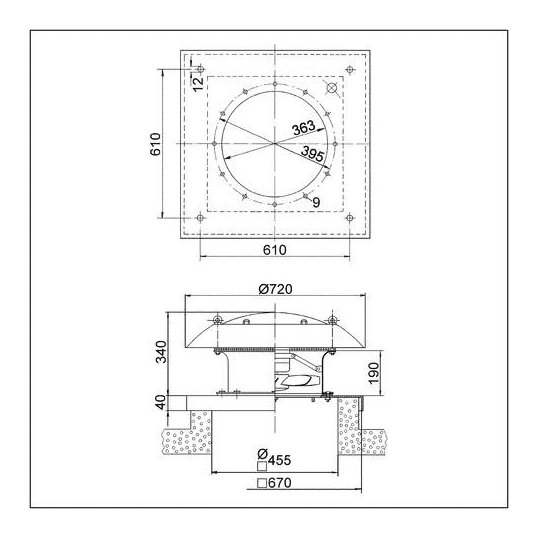

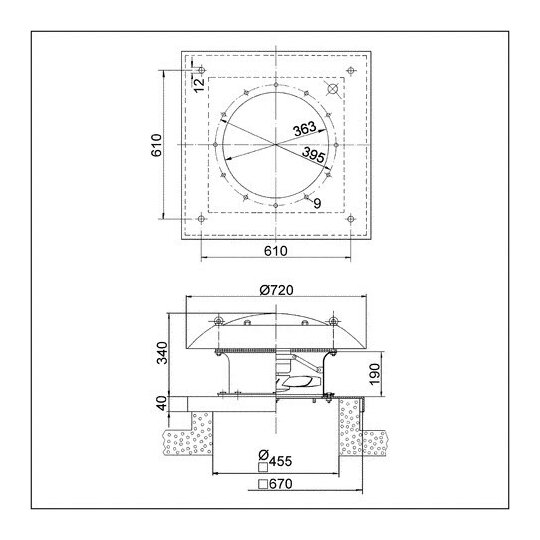

Maico DZD 35/6 B E Ex e Axial- Dachventilator DN355 0087.0801

Listenpreis
Art.-Nr.
6850783
EAN
4012799878018
Hersteller-Nr.
0087.0801
DEHA.-Nr.
1334013
eClass.-Nr.
22410907
Zolltarif-Nr.
84145100
Nennspannung 0 - 400 V
Frequenz 0 - 50 Hz
Leistungsaufnahme 40 kW
Werkstoff des Gehäuses Stahl
Luftmenge unbelastet 1370 cbm/h
Mediumtemperatur -20 - 40 €C
Schutzart (IP) IP64
Kanalbreite 720 mm
Kanalhöhe 380 mm
Einbauort Flachdach
Für Ex-Zone Gas 1, 2
Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 2G
Temperaturklasse nach Richtlinie 94/9/EG T4

Produktausführungá-áFür Einsatztemperaturen von -20 °C = Ta = +40 °C.Besondere Eigenschaftená-áAxial-Dachventilator, explosionsgeschützt, Medium Gas.á-áExplosionsschutz und Zulassungen nach ATEX und IECEx.á-áEx II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.á-áEinsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C = Ta = +60 °C, T4 -20 °C = Ta = +40 °C.á-áFür alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.á-áMAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.á-áFür Zone 1 und 2.á-áZündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.á-áSchutzart IP 64.á-áGrundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech.á-áAusblasrichtung horizontal.á-áStabile Transportösen ermöglichen einen Transport per Kran.á-áFür Be- oder Entlüftung umschaltbar.Laufradá-áAxiallaufrad aus leitfähigem Kunststoff.á-áWuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtungá-áDie Förderrichtung ist gekennzeichnet.á-áStandard Abluftbetrieb, Förderrichtung über Motor blasend.Motorá-áRobuster Drehstrommotor mit Kugellager, wartungsfrei.á-áReversierbar.á-áReversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.á-áBetriebsart S1 (Dauerbetrieb).á-áDrehzahlregelung mit Transformator TR... möglich. Ausnahme: DZD 35/2 B Ex...á-áDie Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.á-áAls Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschlussá-áAnschlussleitung ca. 1,7 m lang.á-áSeparater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Sicherheitshinweiseá-áVentilat r bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel:DZD 35/6 B Ex eá-áFördervolumen: 1370 m3/há-áDrehzahl: 965 1/miná-áLaufradtyp: axialá-áLuftrichtung: Be- und Entlüftungá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: jaá-áSpannungsart: Drehstromá-áBemessungsspannung: 400 Vá-áNetzfrequenz: 50 Hzá-áNennlei

Sockelschalldmpfer SD 35 0092.0290
Maico 453357
Art.-Nr.
6850535
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
max.0,8A 0157.0148
Maico 335169
Art.-Nr.
6851700
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
verzinkt DN350 0151.0104
Maico 334960
Art.-Nr.
6850645
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

mcsb00870801.PDF

Schaltbild

Download (Stand: 11.12.2024)

mcma0019956.PDF

Montageanleitung

Download (Stand: 11.12.2024)

mcdb00870801.PDF

Produktdatenblatt

Download (Stand: 11.12.2024)

Deeplink Produktseite

Download (Stand: 11.12.2024)
