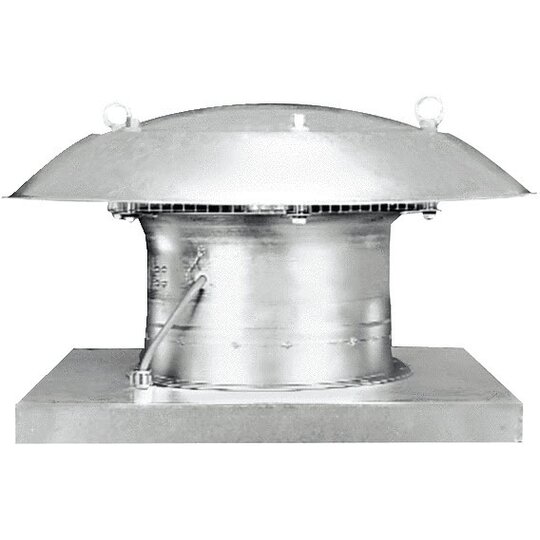

Maico DZD 35/4 B Axial-Dachventilator horizontal ausblasend DN355 0087.0218

Listenpreis
Art.-Nr.
6850232
EAN
4012799872184
Hersteller-Nr.
0087.0218
DEHA.-Nr.
0181217
eClass.-Nr.
22410901
Zolltarif-Nr.
84145925
Netzfrequenz 50 Hz
Bemessungsspannung 400 V
Werkstoff des Gehäuses Stahlblech
Selbsttätige Verschlussklappe integriert false
Volumenstrom 2325 cbm/h
Nennleistung 145 W
Schutzart (IP) IP55

Kurzbeschreibungá-áGehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech.á-áVerzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857.á-áStabile Transportösen ermöglichen einen Transport per Kran.á-á8-blättriges Flügelrad aus glasfaserverstärktem Polyamid.á-áVentilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.á-áVibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.á-áHoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.á-áErhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.á-áVentilatoren sind wartungsfrei.á-áFür Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).Förderrichtungá-áDie Förderrichtung ist gekennzeichnet.á-áStandard Abluftbetrieb, Förderrichtung über Motor blasend.Drehstrommotorá-áTypenreihe: DZD.á-áAsynchronmotor.á-áBemessungsspannung 400 V, 50 Hz.á-áSchutzart DZD ... D IP 54.á-áSchutzart DZD ... B IP 55.á-áDrehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.á-áReversierbar.á-áReversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.á-áThermischer Überlastungsschutz serienmäßig. Ausnahme: Bei Typ DZD 25/4 D (Motorschutzschalter wird bauseits bereitgestellt).á-áDie Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.Elektrischer Anschlussá-áAnschlusskabel, ca. 1,7 m lang.Sicherheitshinweiseá-áDer Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.á-áEine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel:DZD 35/4 Bá-áFördervolumen: 2325 m3/há-áFördervolumenNenn: 1210 m3/h / im opt. Wirkungsgradá-áDruck pfs, Nenn: 80 Pa - im opt. Wirkungsgradá-áDrehzahl nNenn: 1470 1/min - im opt. Wirkungsgradá-áDrehzahl: 1478 1/miná-áLaufradtyp: axialá-áDrehzahlsteuerbar: jaá-áReversierbarkeit: jaá-áSpannungsart: Drehstromá-áBemessungsspannung: 400 Vá-áNetzfrequenz: 50 Hzá-áNennleistung: 145 W / im opt. Wirkungsgradá-áINe

max.0,8A 0157.0148
Maico 335169
Art.-Nr.
6851700
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
Bedienelement 0157.0126
Maico 453755
Art.-Nr.
6851715
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

mcsb00870218.PDF

Schaltbild

Download (Stand: 11.12.2024)

mcma0021329.PDF

Montageanleitung

Download (Stand: 11.12.2024)

mcma0001652.PDF

Montageanleitung

Download (Stand: 11.12.2024)

mcdb00870218.PDF

Produktdatenblatt

Download (Stand: 11.12.2024)

Deeplink Produktseite

Download (Stand: 11.12.2024)
