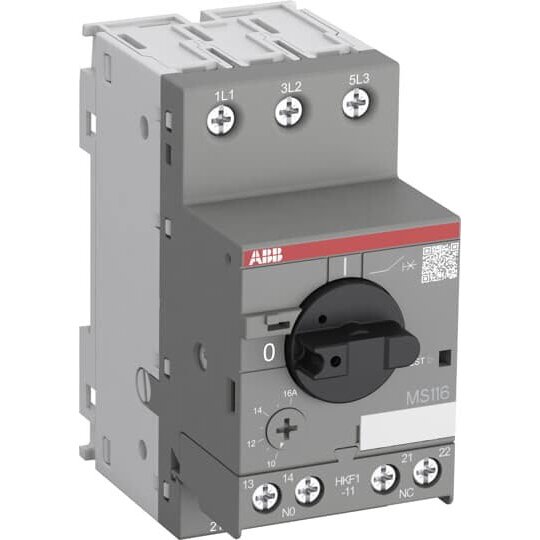

MS116-4.0+HKF1-11 Motorschutzschalter 1SAM250005R1008
1 Stück

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS116-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm2 bzw 35 mm2 erlauben die gemeinsame Einspeisung mehrere Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.ehlerschaltvermögen I¿m: (230 V AC) 50 kA, (400 V AC) 50 kA, (440 V AC) 6 kA, (500 V AC) 6 kA, (690 V AC) 2 kABemessungs-Grenzkurzschlussausschaltvermögen: (230 V AC) 75 kA, (400 V AC) 75 kA, (440 V AC) 18 kA, (500 V AC) 15 kA, (690 V AC) 3 kABemessungsauslösestrom der unverzögerten Auslösung: 50 ABemessungsbetriebsleistung AC-3: (400 V dreiphasig) 1,5 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V ACBemessungsbetriebsstrom AC-3: 4 ABemessungsstoßspannungsfestigkeit: Hauptstromkreis 6 kVEinstellbereich: 2,5 ... 4,0 ASchutzart: Gehäuse IP20, Anschlussklemmen Hauptstromkreis IP10
