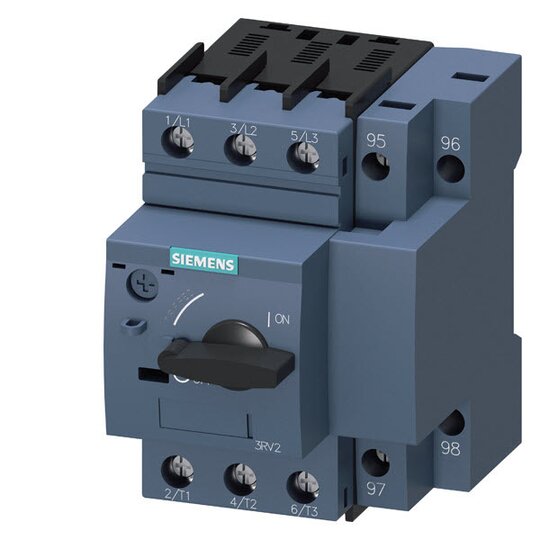

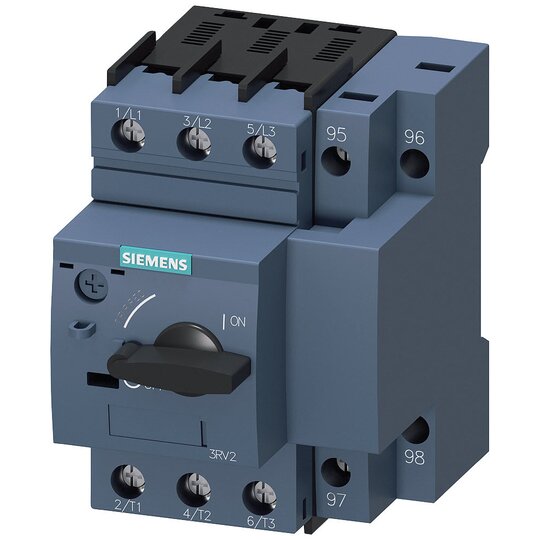

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 7-10A, N-ausl. 130A
Hersteller-Nr. 3RV21111JA10 164689
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2724038
- EAN
- 4011209713406
- DEHA.-Nr.
- 3261557
- eClass.-Nr.
- 27370401
- Zolltarif-Nr.
- 85362010
| Überlastauslöser Stromeinstellung | 7 - 10 A |
| Phasenausfallempfindlich | true |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 10 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 2,2 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | true |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Schutzart (IP) | IP20 |
| Höhe | 97 mm |
| Breite | 65 mm |
| Tiefe | 97 mm |
- CLASS 10 mit Überlast-Relaisfunktion
- A-Auslöser 7...10 A, N-Auslöser 130 A
- Schraubanschluss für sicheren Anschluss
- Standardschaltvermögen für Motorschutz
- Kompakte und klimafeste Bauweise
- Weltweite Zulassungen wie IEC und UL/CSA
- Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex)
- Varianten für Anlagenschutz und Kurzschlussschutz verfügbar
- Schneller, wartungsfreier Anschluss mit Schraub- oder Federzuganschluss
- Einheitliches Zubehör für alle Baugrößen
- Reduzierung der Hauptstromkreisverdrahtung durch Energieeinspeisesystem SIRIUS 3RV29
- Sicheres Abschalten bei Kurzschluss
- Schutz der Verbraucher und Anlage vor Überlast
- Optimiert für IE3/IE4-Motoren
- Einfache Anwendung und Installation
- Effiziente Systemlösung mit aktuellen Sicherheitsstandards
Leistungsschalter Baugröße S00
Der Leistungsschalter Baugröße S00 dient dem Motorschutz mit einer Überlast-Relaisfunktion und optimiertem Einsatz in Verbraucherabzweigen.
