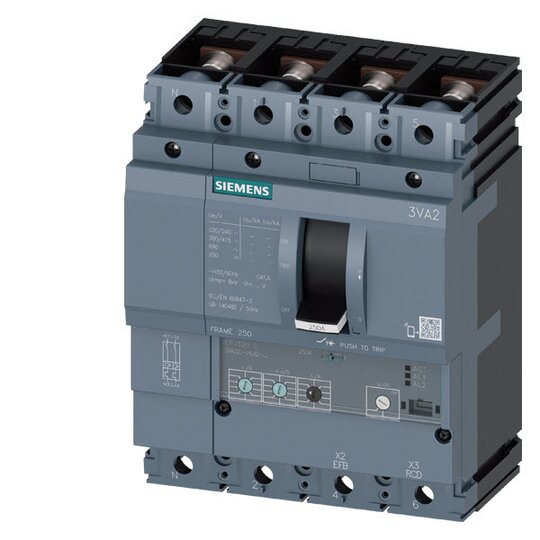

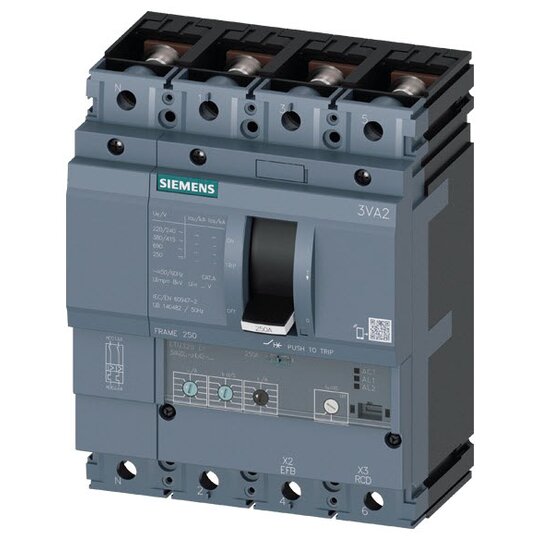

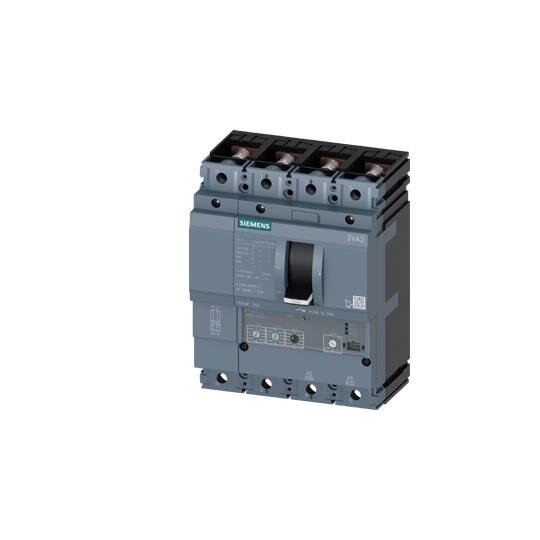

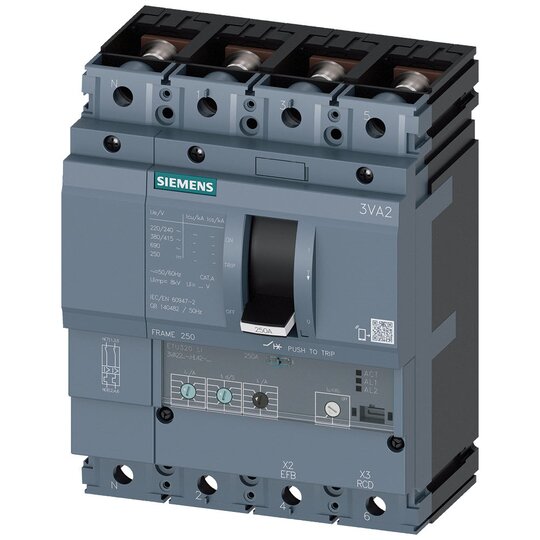

Leistungsschalter 3VA2 ICU=85kA @ 415V IN=250A Überlastschutz IR=100...250A

Hersteller-Nr. 3VA22256HL420AA0 176796370
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815251
EAN
4042948832493
DEHA.-Nr.
4263677
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 250 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 85 kA
Überlastauslöser Stromeinstellung 100 - 250 A
Einstellbereich des unverzögerten Kurzschlussauslösers 375 - 2500 A
Verlustleistung 48 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Frame 250

    • Schaltvermögensklasse H Icu=85kA @ 415V

    • 4-polig

    • Anlagenschutz ETU320, LI

    • In=250A

    • Überlastschutz Ir=100A...250A

    • Kurzschlussschutz Ii=1,5...10 x In

    • N-Leiterschutz einstellbar (OFF, 50%, 100%)

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Modularer Zubehör mit vielfältigen Funktionen



    Kunden Vorteile:



    • Setzt Maßstäbe in Flexibilität und modularer Vielfalt

    • Geringer Platzbedarf

    • Einfach zu montierendes Zubehör für alle Baugrößen und Baureihen

    • Geeignet für Montage in Festeinbau sowie in Steck-/Einschubtechnik

    • Ein System, das für alle Anwendungen geeignet ist
