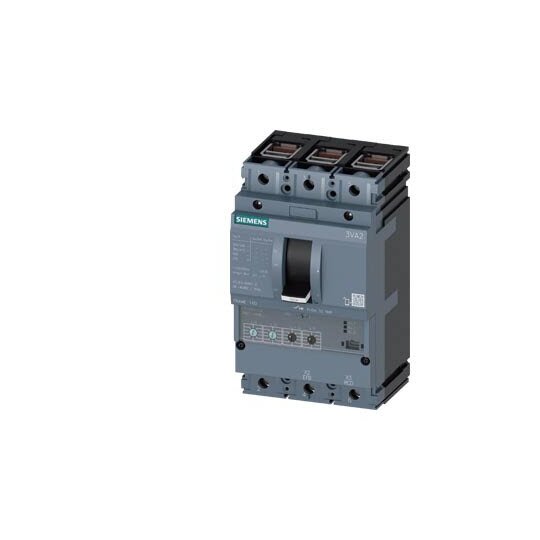

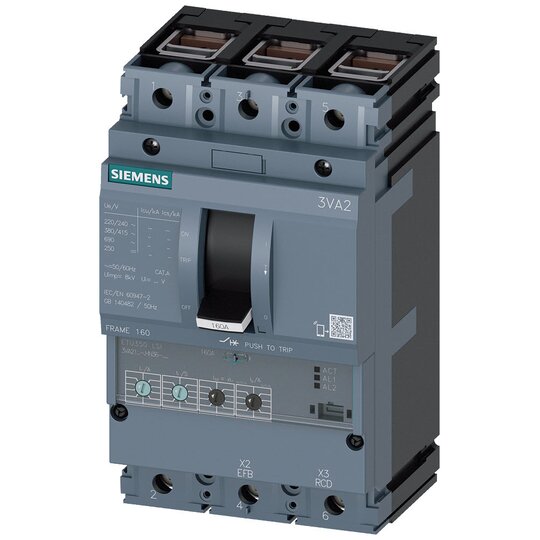

Leistungsschalter 3VA2 ICU=55kA @ 415V IN=25A Überlastschutz IR=10...25A

Hersteller-Nr. 3VA21255HN360AA0 146338350
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813267
EAN
4042948825570
DEHA.-Nr.
4264258
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 25 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 10 - 25 A
Einstellbereich des unverzögerten Kurzschlussauslösers 300 - 300 A
Verlustleistung 0,6 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 160 Schaltvermögensklasse M


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Icu: 55kA @ 415V

    • Poligkeit: 3-polig

    • Anlagenschutz: ETU350, LSI

    • Bemessungsstrom (In): 25A

    • Überlastschutz (Ir): 10A...25A

    • Kurzschlussschutz (Isd): 1,5...10 x Ir

    • Intermittierender Kurzschlussstrom (Ii): 12 x In


    Kunden Vorteile:



    • Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf.

    • Verfügbarkeit in 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen.

    • Einfaches und modulares Zubehör für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA.

    • Geeignet für Montage in Festeinbau sowie in Steck-/Einschubtechnik.
