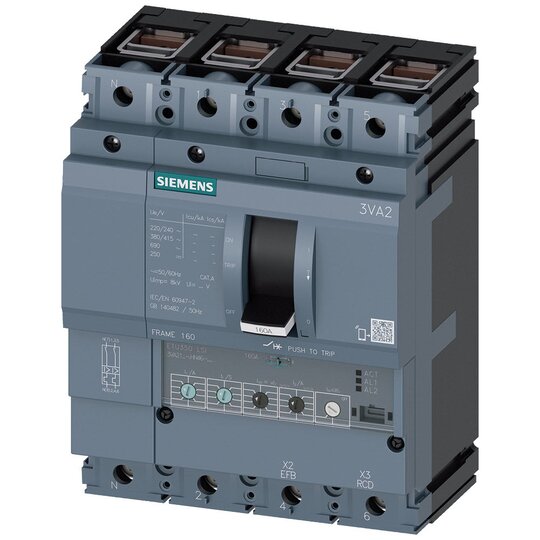

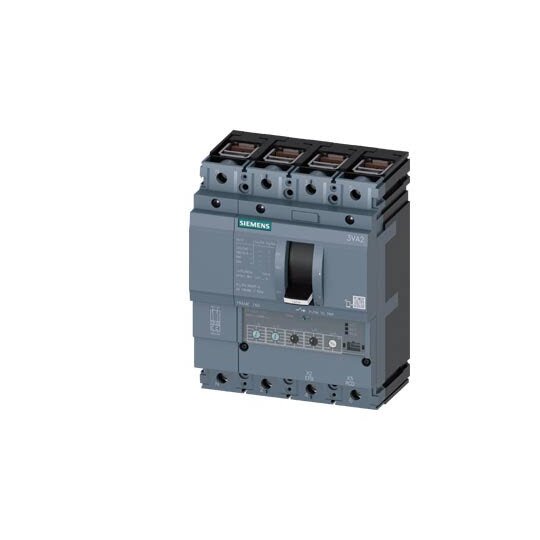

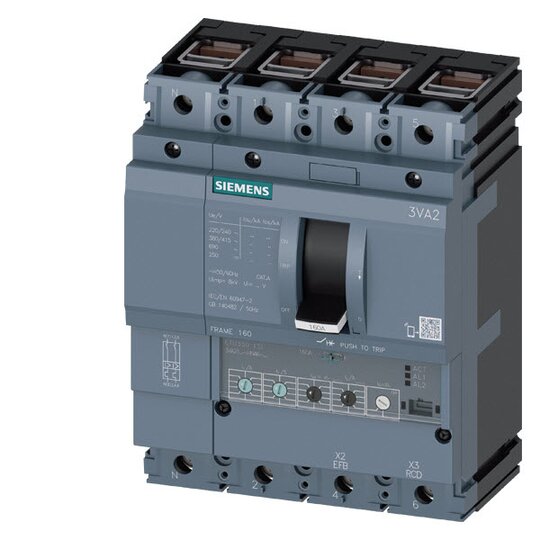

Leistungsschalter 3VA2 ICU=55kA @ 415V IN=160A Überlastschutz IR=64...160A

Hersteller-Nr. 3VA21165HN460AA0 146338348
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813265
EAN
4042948818916
DEHA.-Nr.
4264151
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 160 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 63 - 160 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1600 - 1600 A
Verlustleistung 25,5 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Frame 160

    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 4-polig

    • Anlagenschutz ETU350, LSI

    • Bemessungsstrom In=160A

    • Überlastschutz Ir=63A...160A

    • Kurzschlussschutz Isd=1,5...10 x Ir

    • II=10 x In

    • N-Leiterschutz einstellbar (OFF, 50%, 100%)

    • Klemmenanschluss

    • Verfügbar in 3- und 4-poliger Ausführung und unterschiedlichen Bemessungsdauerströmen



    Kunden Vorteile:



    • Hohe Flexibilität durch modulare Vielfalt und geringem Platzbedarf.

    • Einfache Montage dank modularer und einheitlicher Zubehörteile für alle Baugrößen und Baureihen.

    • Effizienter Anlagenschutz sorgt für erhöhte Betriebssicherheit.
