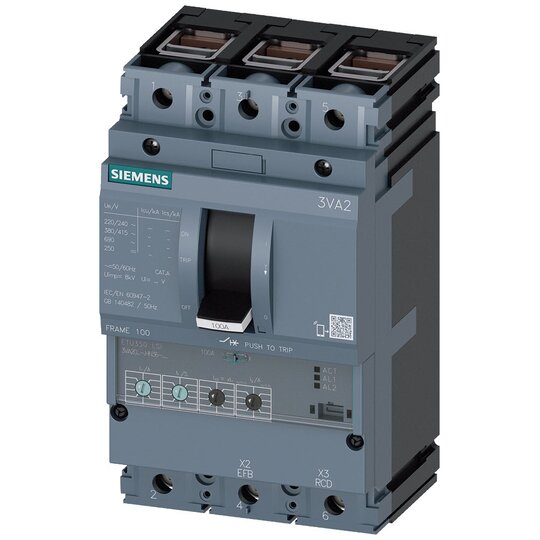

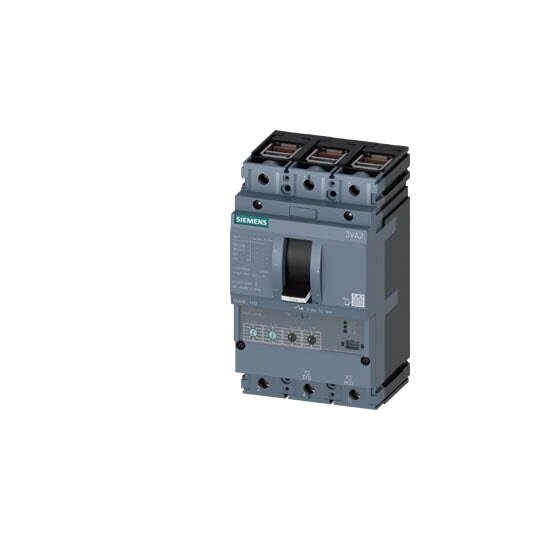

Leistungsschalter 3VA2 ICU=55kA @ 415V IN=40A Überlastschutz IR=16...40A

Hersteller-Nr. 3VA20405HN360AA0 146338345
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813262
EAN
4042948816677
DEHA.-Nr.
4263905
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 40 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 16 - 40 A
Einstellbereich des unverzögerten Kurzschlussauslösers 480 - 480 A
Verlustleistung 2,2 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse: M Icu=55kA @ 415V

    • 3-polig, Anlagenschutz ETU350, LSI

    • Bemessungsstrom In=40A

    • Überlastschutz Ir=16A...40A

    • Kurzschlussschutz Isd=1,5...10 x Ir

    • Ii=12 x In

    • Klemmenanschluss

    • Verfügbar in 3- und 4-poliger Ausführung


    Kunden Vorteile:



    • Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf

    • Einfach zu montierendes Zubehör, einheitlich für alle Baugrößen und Baureihen

    • Verfügbar für Montage in Festeinbau sowie in Steck-/Einschubtechnik

    • Geeignet für alle Anwendungen im Bereich der Kompaktleistungsschalter
