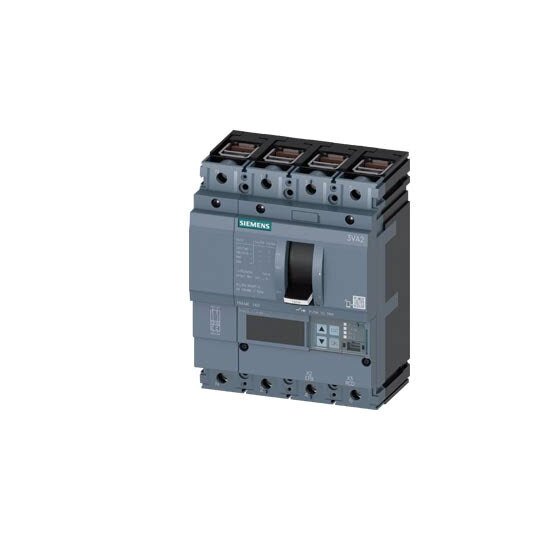

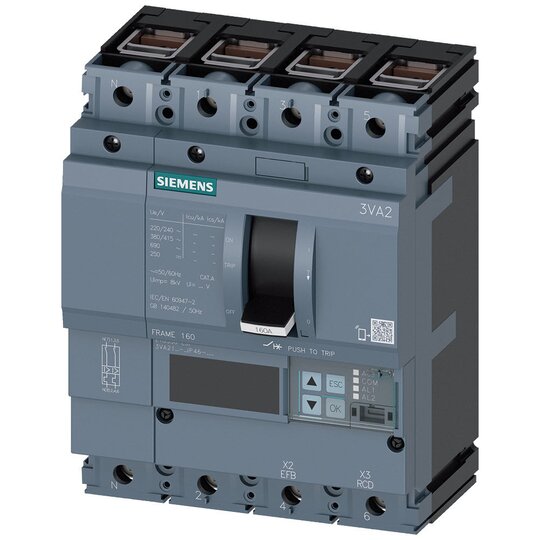

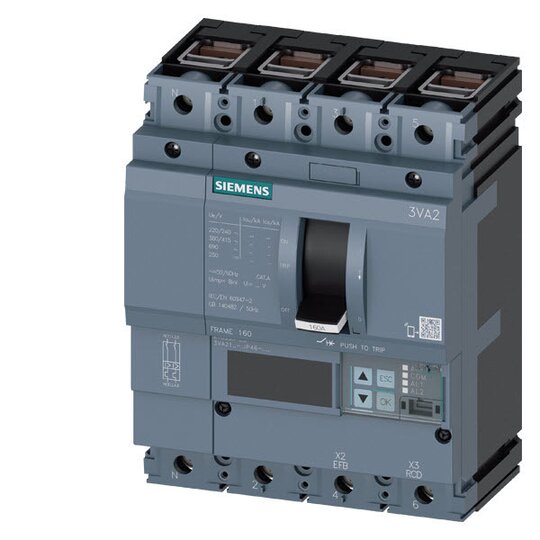

Leistungsschalter 3VA2 ICU=55kA @ 415V IN=63A Überlastschutz IR=25...63A

Hersteller-Nr. 3VA21635JP460AA0 55642716
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2811750
EAN
4042948826997
DEHA.-Nr.
4263562
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 63 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 25 - 63 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 37 - 630 A
Einstellbereich des unverzögerten Kurzschlussauslösers 94 - 756 A
Verlustleistung 4 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 160


    Die Kompaktleistungsschalter SENTRON 3VA2 bieten effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse: M Icu=55kA @ 415V

    • Anlagenschutz: ETU550, LSI

    • Nennstrom: In=63A

    • Überlastschutz: Ir=25A...63A

    • Kurzschlussschutz: Isd=0,6..10x In, Ii=1,5..12x In

    • N-Leiterschutz: einstellbar (OFF, bis 160%)

    • Klemmenanschluss: Kompaktleistungsschalter 3VA2 in 3- und 4-poliger Ausführung



    Kunden Nutzen:



    • Hervorragende Flexibilität und modularer Vielfalt bei geringem Platzbedarf.

    • Verfügbar für Montage in Festeinbau sowie in Steck-/Einschubtechnik.

    • Das modulare und einfach zu montierende Zubehör ist einheitlich für alle Baugrößen.

    • Geeignet für alle Anwendungen dank systematischem Ansatz.
