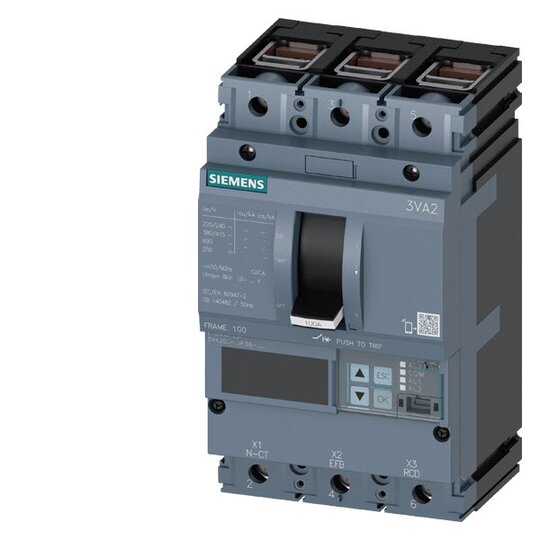

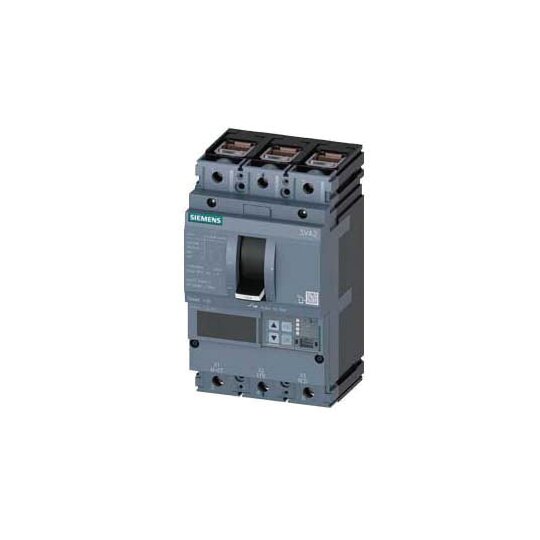

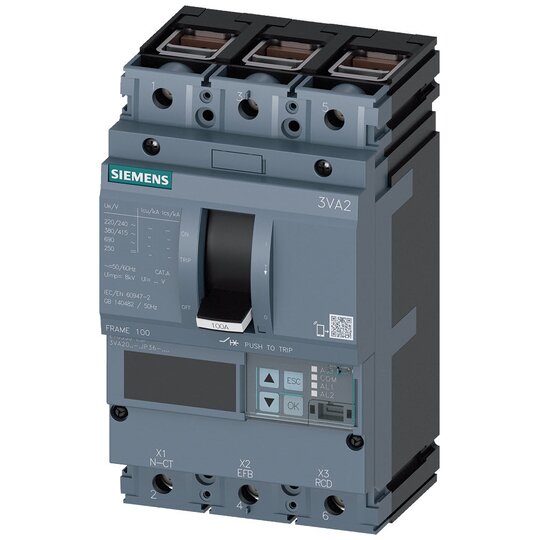

Leistungsschalter 3VA2 ICU=55kA @ 415V IN=40A Überlastschutz IR=16...40A

Hersteller-Nr. 3VA20405JP360AA0 24825922
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2783332
EAN
4042948816691
DEHA.-Nr.
4263888
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 40 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 16 - 40 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 24 - 400 A
Einstellbereich des unverzögerten Kurzschlussauslösers 60 - 480 A
Verlustleistung 2,2 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 sorgt für effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse: M Icu=55kA @ 415V

    • Polanzahl: 3-polig

    • Anlagenschutz: ETU550, LSI

    • Nennstrom (In): 40A

    • Überlastschutz (Ir): 16A...40A

    • Kurzschlussschutz (Isd): 0,6..10x In

    • II: 1,5..12x In

    • N-Leiterschutz: optional mit externem Stromwandler, bis 160%

    • Klemmenanschluss: Kompaktleistungsschalter



    Kundenutzen:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Verfügbar in 3- und 4-poliger Ausführung für einfache Montage.

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen.

    • Optimal für alle Anwendungen im Bereich Anlagenschutz.
