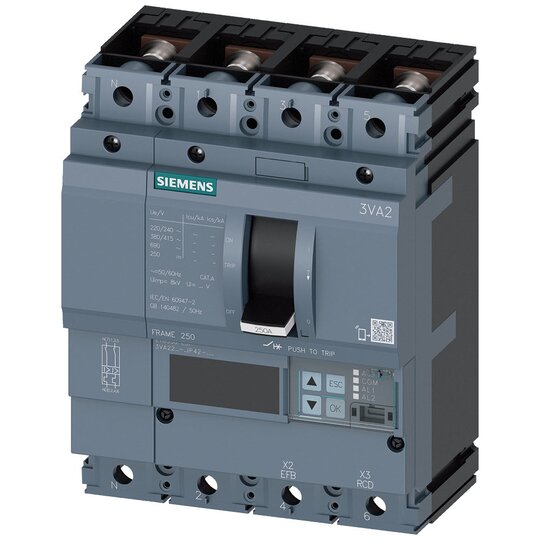

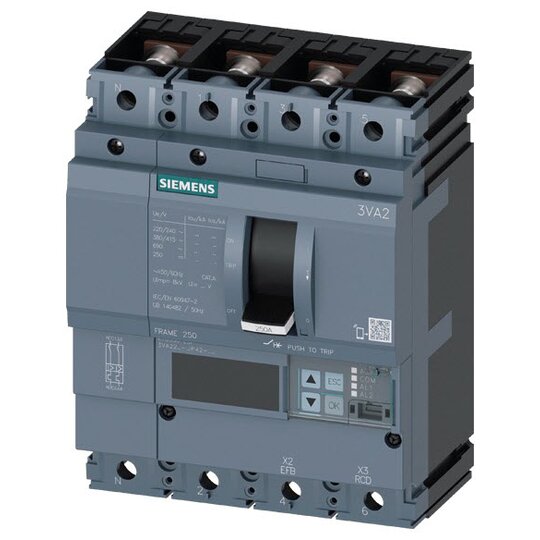

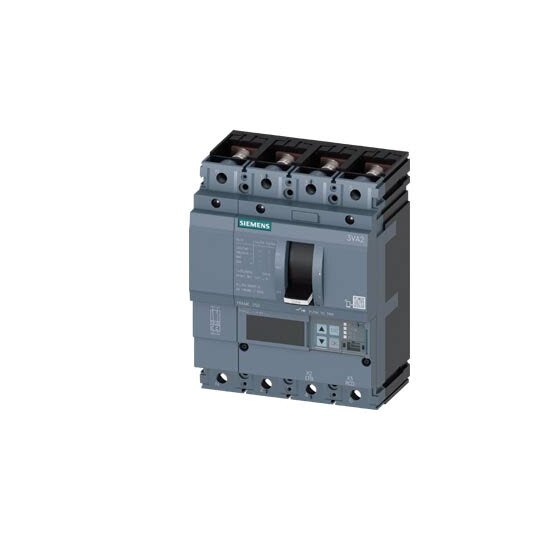

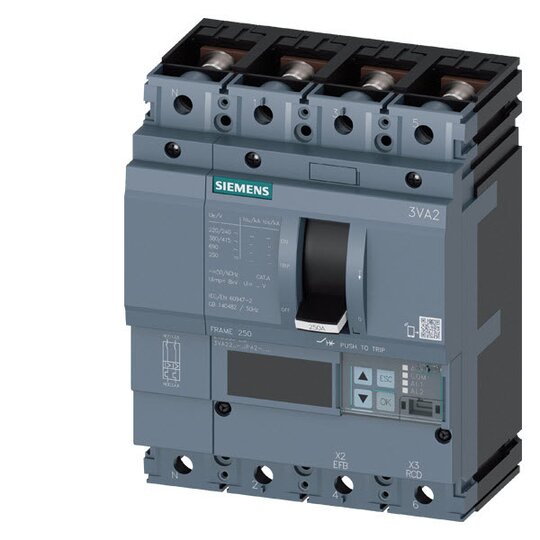

Leistungsschalter 3VA2 ICU=55kA @ 415V IN=250A Überlastschutz IR=100...250A

Hersteller-Nr. 3VA22255JP420AA0 18279003
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2782856
EAN
4042948806012
DEHA.-Nr.
4263557
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 250 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 100 - 250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 150 - 2500 A
Einstellbereich des unverzögerten Kurzschlussauslösers 375 - 2500 A
Verlustleistung 48 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Rahmen 250 Schaltvermögensklasse M Icu=55kA @ 415V

    • 4-polig, Anlagenschutz ETU550, LSI

    • In=250A Überlastschutz Ir=100A...250A

    • Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..10x In

    • N-Leiterschutz einstellbar (OFF, bis 100%)

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Modularer und einfach zu montierendes Zubehör



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Geeignet für Montage in Festeinbau sowie in Steck-/Einschubtechnik.

    • Einheitliches Zubehör für alle Baugrößen und Baureihen.

    • Optimale Anpassbarkeit für eine Vielzahl von Anwendungen.
