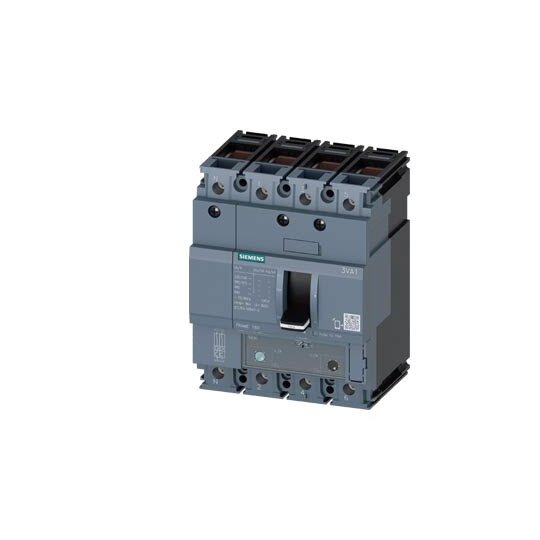

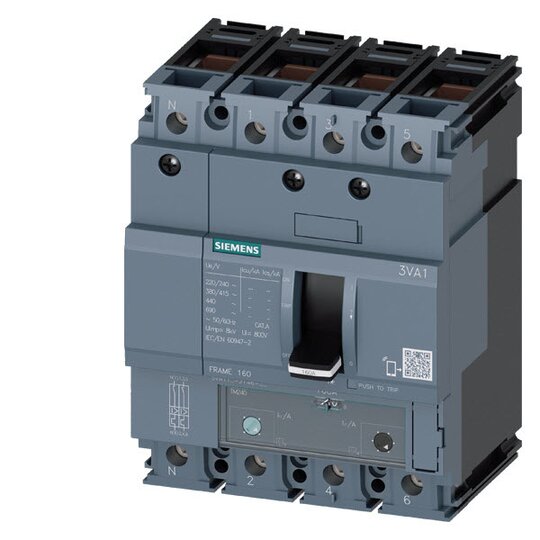

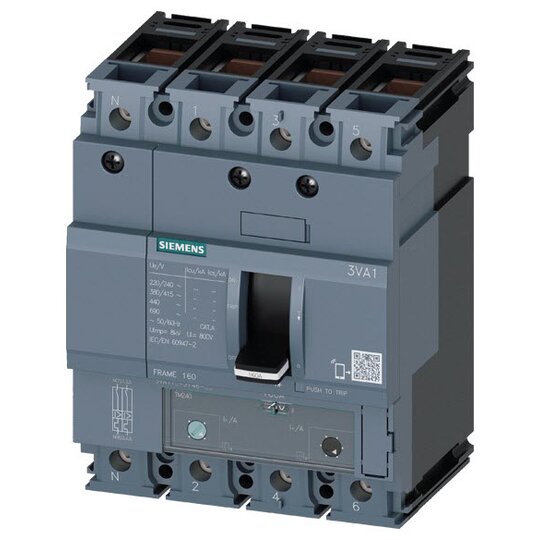

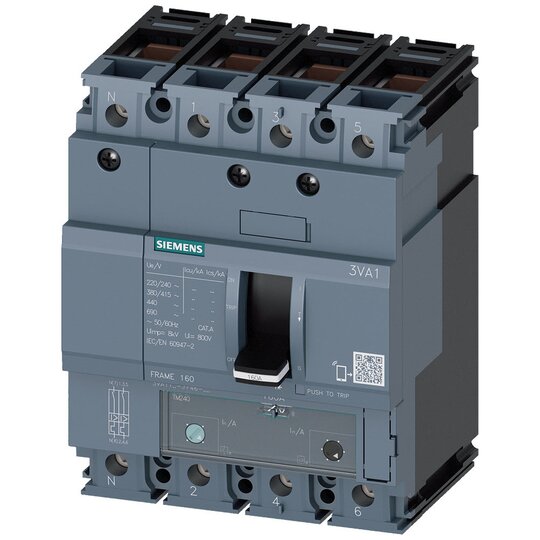

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse S ICU=36KA 415V

Hersteller-Nr. 3VA11504GF460AA0 146338354
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813271
EAN
4042948824450
DEHA.-Nr.
4319705
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 50 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 36 kA
Überlastauslöser Stromeinstellung 35 - 50 A
Einstellbereich des unverzögerten Kurzschlussauslösers 250 - 500 A
Verlustleistung 14,6 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse: S Icu=36kA @ 415V

    • Polanzahl: 4-polig

    • Anlagenschutz: TM240, ATAM

    • Nennstrom (In): 50A

    • Überlastschutz (Ir): 35A...50A

    • Kurzschlussschutz (Ii): 5...10 x In

    • N-Leiterschutz: 100%

    • Klemmenanschluss: Kompaktleistungsschalter



    Kunden Vorteile:



    • Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf.

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen.

    • Einfach zu montierendes Zubehör mit vielfältigen Funktionen für alle Baugrößen und Baureihen.

    • Ein System für alle Anwendungen.
