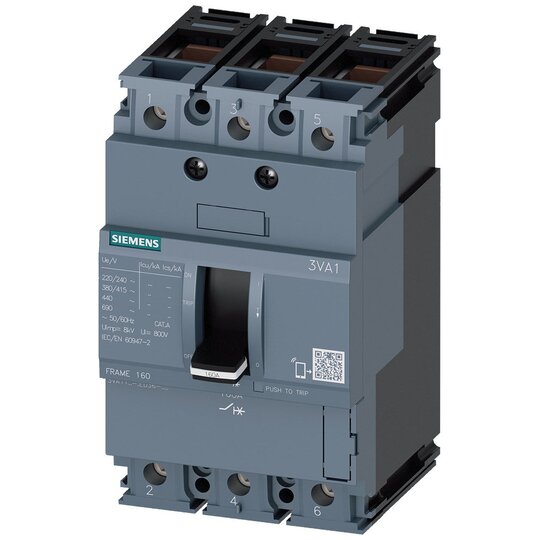

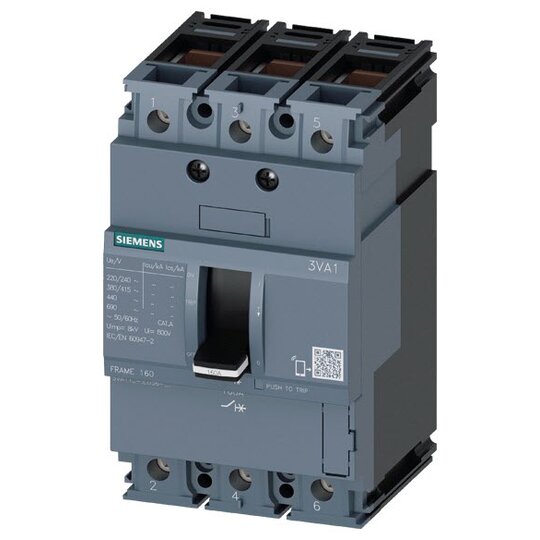

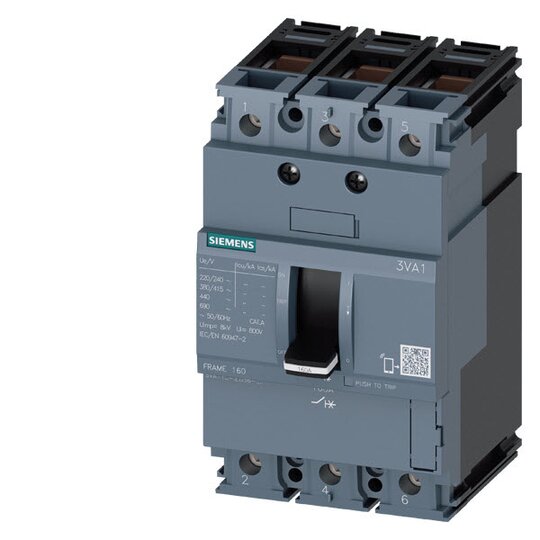

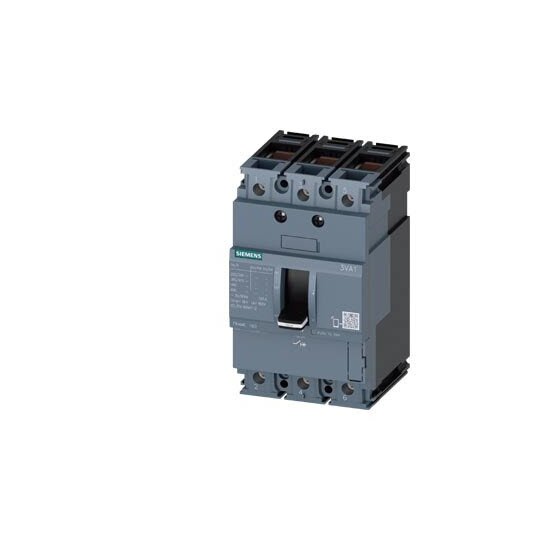

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse M ICU=55KA 415V

Hersteller-Nr. 3VA11125ED360AA0 96802582
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2812641
EAN
4042948821923
DEHA.-Nr.
4317294
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 125 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 125 - 125 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1250 - 1250 A
Verlustleistung 28,1 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • IEC Frame 160

    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig

    • Anlagenschutz TM210

    • FTFM

    • In=125A

    • Überlastschutz Ir=125A fest eingestellt

    • Kurzschlussschutz Ii=10 x In

    • Klemmenanschluss


    Kunden Vorteile:



    • Hohe Flexibilität und modulares Design bei geringem Platzbedarf.

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen.

    • Einfach zu montierendes Zubehör mit vielfältigen Funktionen.

    • Einheitliches System für alle Anwendungen und Baugrößen.
