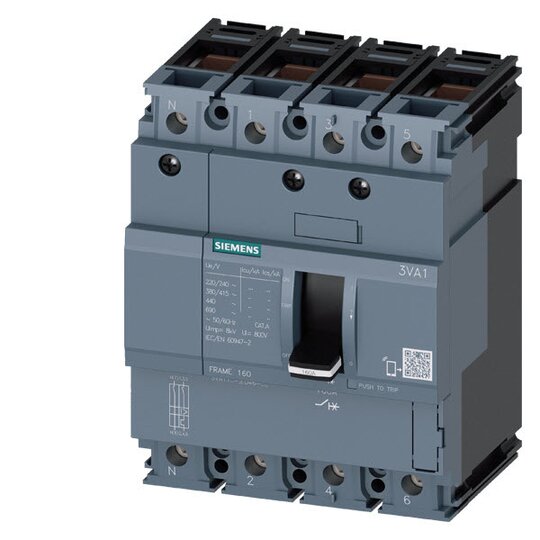

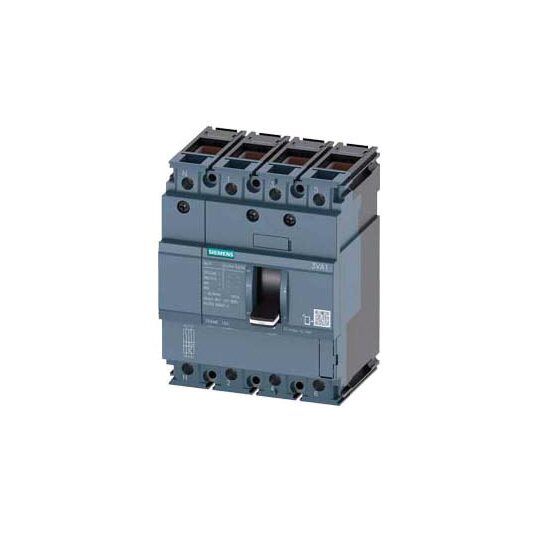

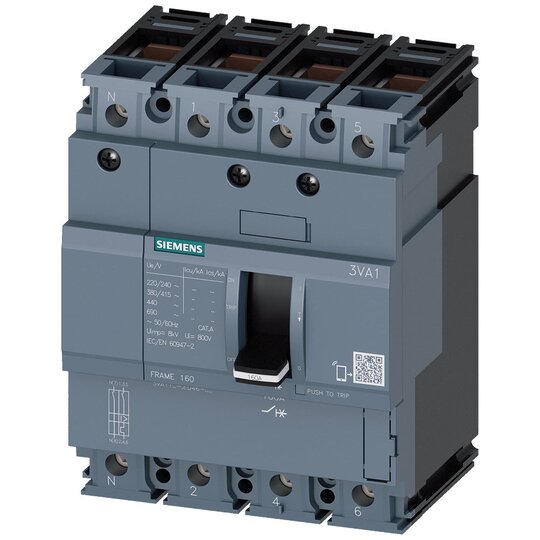

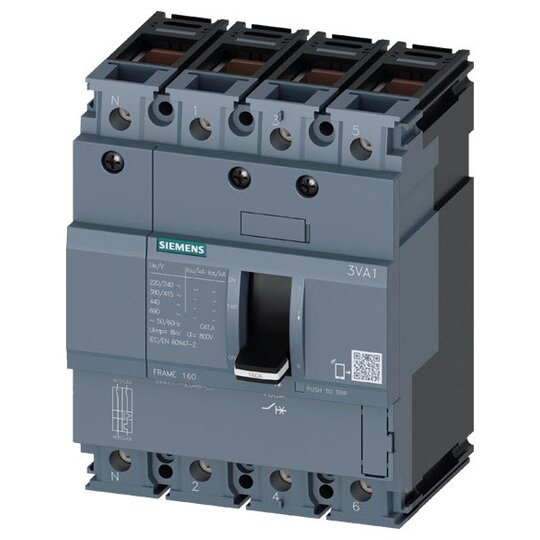

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse S ICU=36KA 415V

Hersteller-Nr. 3VA11104ED460AA0 2631437
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2780954
EAN
4042948822708
DEHA.-Nr.
4319563
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 36 kA
Überlastauslöser Stromeinstellung 100 - 100 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1000 - 1000 A
Verlustleistung 25 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse: S Icu=36kA @ 415V

    • Polzahl: 4-polig

    • Anlagenschutz: TM210

    • Überlastschutz: Ir=100A fest eingestellt

    • Kurzschlussschutz: Ii=10 x In N-Leiter ungeschützt

    • Bemessungsstrom: In=100A

    • Verfügbare Ausführungen: 1-, 2-, 3- und 4-polig

    • Montagearten: Festeinbau sowie Steck-/Einschubtechnik

    • Zubehör: Modular und einfach zu montieren mit vielfältigen Funktionen


    Kunden Vorteile:



    • Ermöglicht sicheren Anlagenschutz und minimiert Betriebsrisiken.

    • Setzt Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf.

    • Einheitliche und durchgängige Zubehörlösungen für alle Baugrößen und Baureihen.

    • Optimale Anpassungsfähigkeit für verschiedene Anwendungen.
