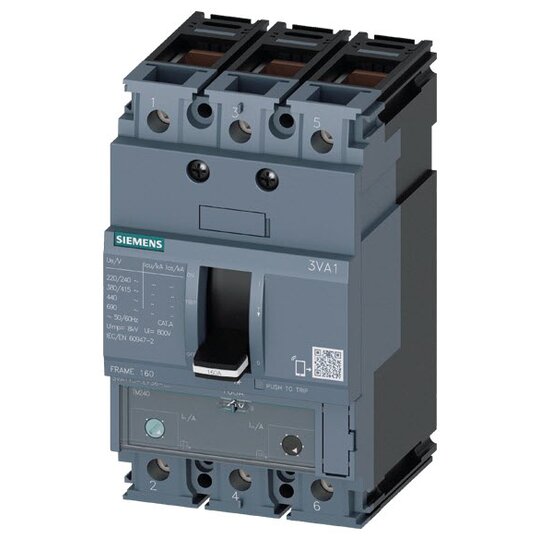

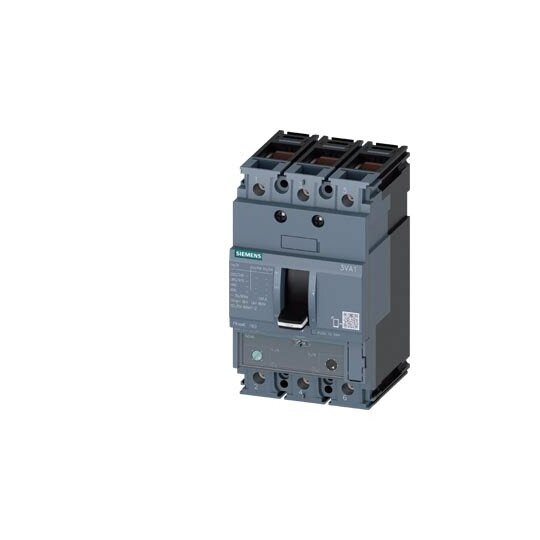

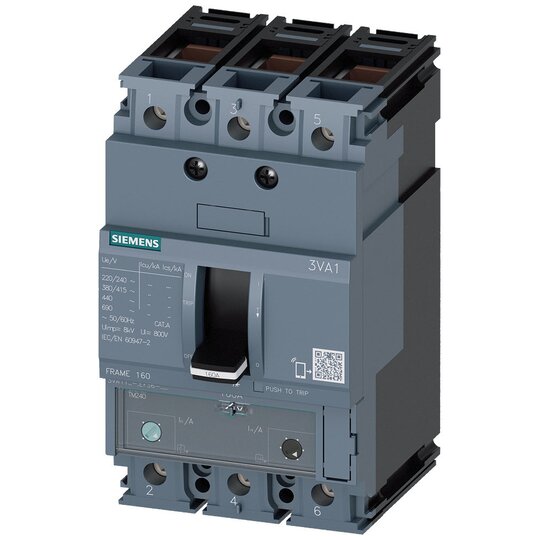

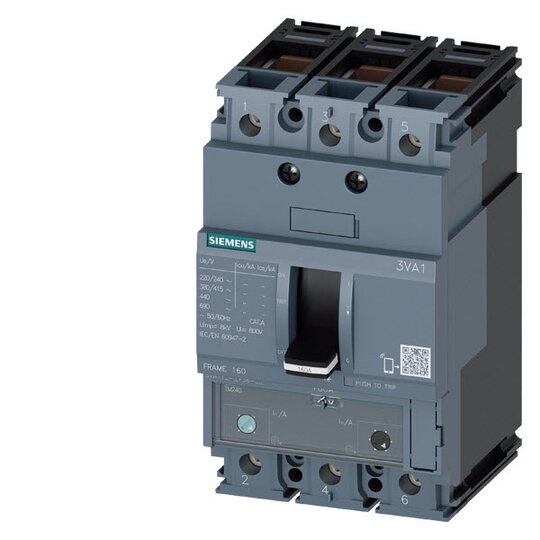

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N ICU=25KA 415V

Hersteller-Nr. 3VA11503EF360AA0 172234
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2732751
EAN
4042948820483
DEHA.-Nr.
4318708
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 50 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 25 kA
Überlastauslöser Stromeinstellung 35 - 50 A
Einstellbereich des unverzögerten Kurzschlussauslösers 250 - 500 A
Verlustleistung 14,6 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögensklasse N Icu=25kA @ 415V 3-polig


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse: N Icu=25kA @ 415V

    • Anlagenschutz: TM240, ATAM

    • Nennstrom: In=50A

    • Überlastschutz: Ir=35A...50A

    • Kurzschlussschutz: Ii=5...10 x In

    • Klemmenanschluss: Kompaktleistungsschalter

    • Verfügbare Ausführungen: 1-, 2-, 3- und 4-polig

    • Montagemöglichkeiten: Festeinbau sowie Steck-/Einschubtechnik


    Kunden Vorteile:



    • Hervorragende Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Einfach montierbares Zubehör, das durchgängig für alle Baugrößen und Baureihen verfügbar ist.

    • Ideal für verschiedene Anwendungen mit einem einheitlichen Systemansatz.
