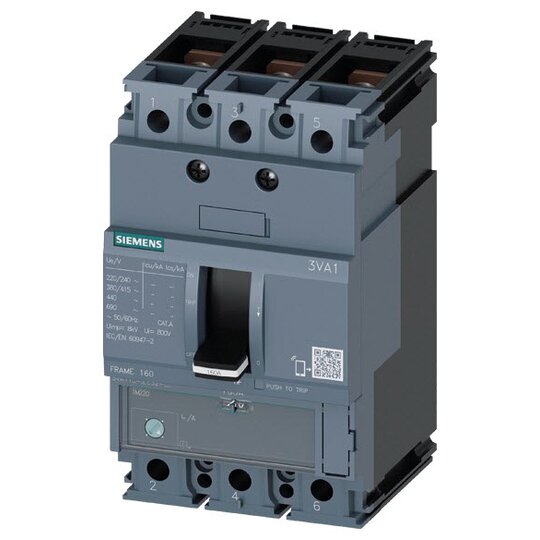

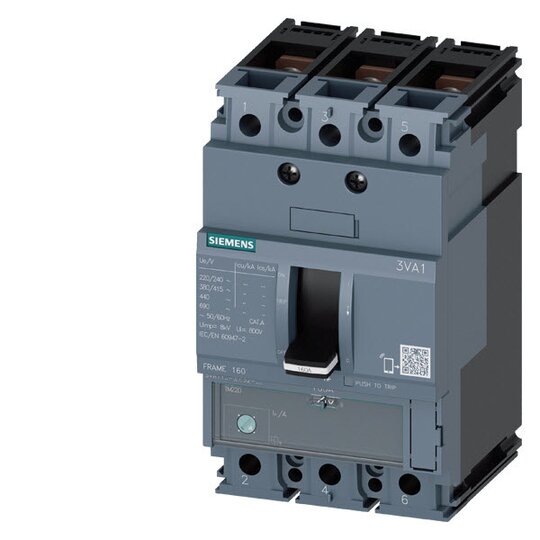

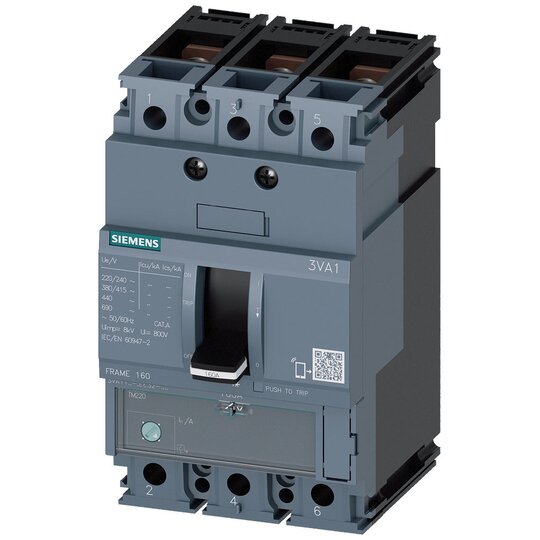

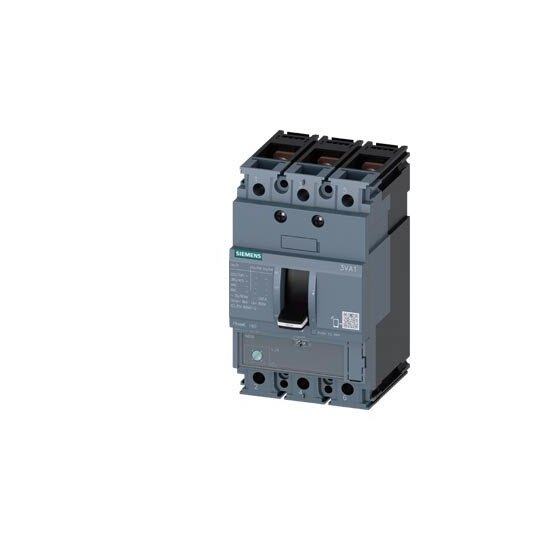

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N ICU=25KA 415V

Hersteller-Nr. 3VA11123EE320AA0 171159
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2731323
EAN
4042948812815
DEHA.-Nr.
4318268
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 125 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 25 kA
Überlastauslöser Stromeinstellung 87 - 125 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1250 - 1250 A
Verlustleistung 28,1 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1 IEC Frame 160


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse N Icu=25kA @ 415V

    • 3-polig, Anlagenschutz TM220, ATFM

    • In=125A, Überlastschutz Ir=88A...125A

    • Kurzschlussschutz Ii=10 x In

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung

    • Geeignet für Festeinbau sowie Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hervorragende Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen und Baureihen.

    • Ein System, das für alle Anwendungen geeignet ist.
