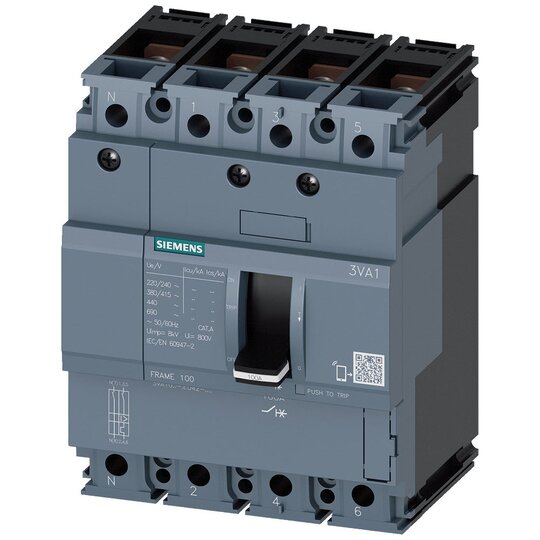

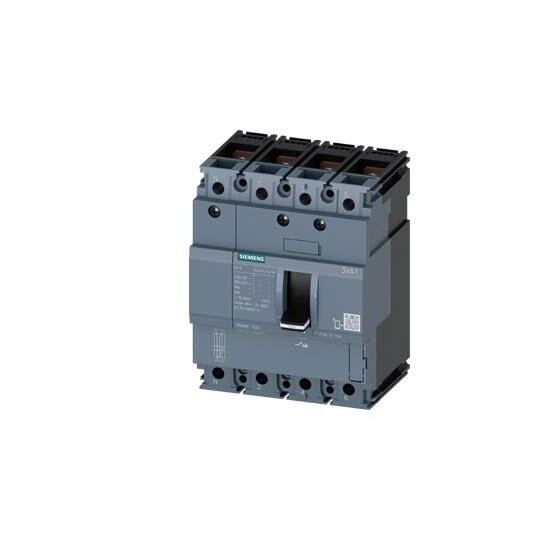

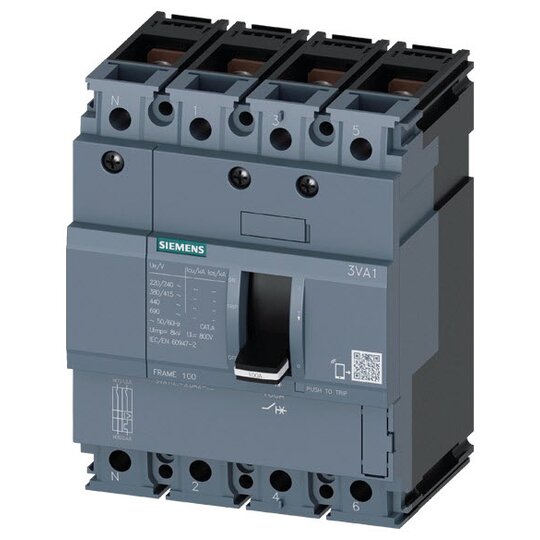

Leistungsschalter 3VA1 IEC Frame 100 Schaltvermögenklasse N ICU=25KA 415V

Hersteller-Nr. 3VA10633ED420AA0 171713
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2731923
EAN
4042948812006
DEHA.-Nr.
4316017
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 63 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 25 kA
Überlastauslöser Stromeinstellung 63 - 63 A
Einstellbereich des unverzögerten Kurzschlussauslösers 630 - 630 A
Verlustleistung 17,3 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP40

Leistungsschalter 3VA1 IEC Frame 100 Schaltvermögenklasse N Icu=25kA @ 415V 4-polig, Anlagenschutz TM210, FTFM, In=63A Überlastschutz Ir=63A fest eingestellt Kurzschlussschutz Ii=10 x In N-Leiter ungeschützt Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
