Bemessungsdauerstrom Iu | 160 A |
Bemessungsspannung | 690 - 690 V |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 kA |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 100 - 1000 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 100 - 1000 A |
Verlustleistung | 4,2 W |
Gerätebauart | Einbaugerät Festeinbautechnik |
Integrierter Erdschlussschutz | false |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Geeignet für Hutschienenmontage | false |
Hutschienenmontage optional | false |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Mit Ausgelöstmelder | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Position des Anschlusses für Hauptstromkreis | vorne |
Ausführung des Betätigungselements | Knebel |
Komplettgerät mit Schutzeinheit | true |
Motorantrieb integriert | false |
Motorantrieb optional | true |
Schutzart (IP) | IP20 |

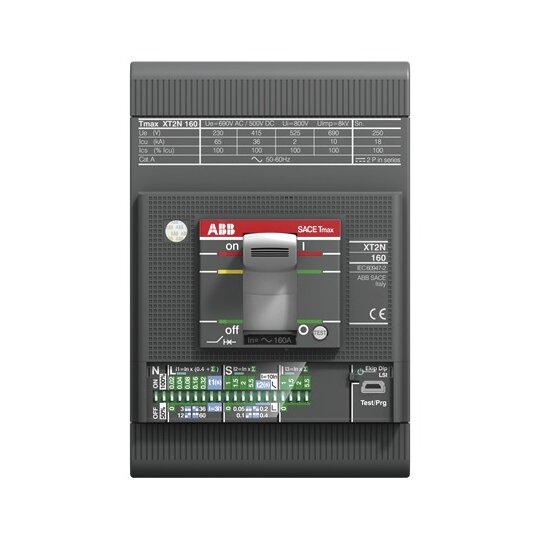

Die Kompaktleistungsschalterreihe Tmax XT2 mit Nennströmen bis 160 A ist in 3- oder 4-poliger Variante, fest montiert oder steck- und ausfahrbar erhältlich. Die Tmax XT2 können sowohl mit thermomagnetischen Auslösern für den Schutz von Gleich-/Wechselstromnetzen als auch mit elektronischen Auslösern für den Schutz von Wechselstromnetzen ausgestattet werden. Auch für den Einsatz in Kommunikationssystemen und 400-Hz-Anlagen ist die Baureihe geeignet. Die Kompaktleistungsschalter Tmax XT2 sind in einer abgeleiteten Version als Lasttrennschalter erhältlich. Die Reihe elektronischer Überstromauslöser Ekip ergänzt das Angebot. Ekip ist ein austauschbarer, mikroprozessorgesteuerter Auslöser für extreme Zuverlässigkeit und Präzision, der Betrieb und Schutzfunktionen über Leuchtdioden signalisiert. Ein Kommunikationsmodul Ekip Com kann ohne Platzverbrauch in Tmax XT2 integriert werden. Weiteres Zubehör ist erhältlich.
