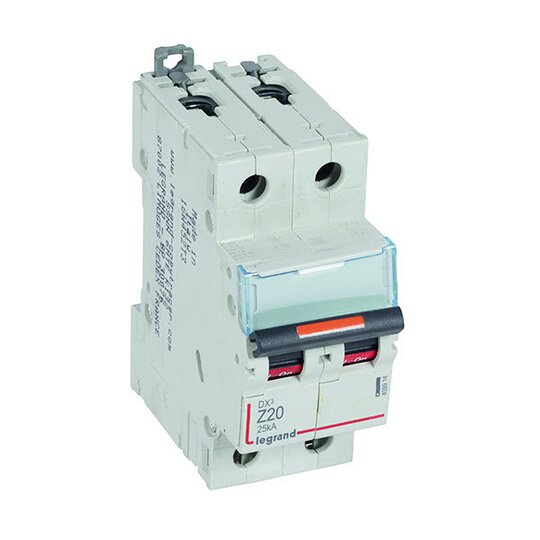

Legrand 409914 DX3 LS-Schalter Z20A 2P 25kA 2M
1 Stück

Listenpreis
Art.-Nr.
3547064
EAN
3245064099141
Hersteller-Nr.
409914
DEHA.-Nr.
4407266
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 44 mm
Auslösecharakteristik Z
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 2
Bemessungsstrom 20 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Spannungsart AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 25 kA
Frequenz 50 - 60 Hz
Unterputzmontage true
Mitschaltender Neutralleiter false
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 2
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 70 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 35 qmm
Explosionsgeschützt false

Legrand Leitungsschutzschalter DX3 nach EN 609472, 2polig, ZCharakteristik, Bemessungsstrom In 20 A, Bemessungsschaltvermögen 25 kA nach EN 609472, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Befestigung auf Hutprofilschiene EN 60715 durch zwei rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit ZCharakteristik sind für den Leitungsschutz von z.B. Steuerstromkreisen elektronischer Schaltkreisen vorzusehen.
