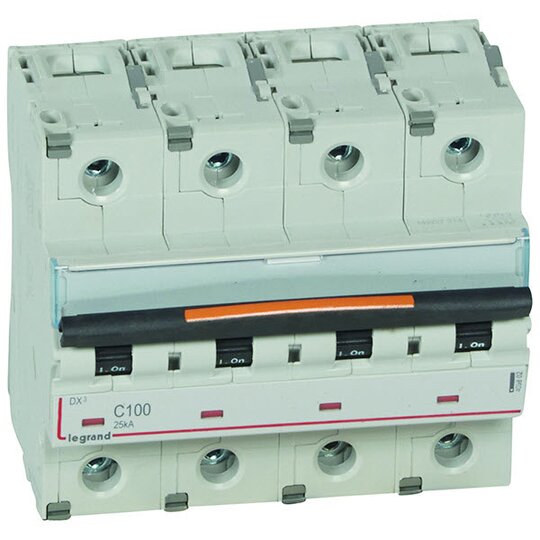

Legrand 409802 DX3 LS-Schalter C100A 4P 25kA 6M
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 3547014
EAN: 3245064098021
Hersteller-Nr.: 409802
DEHA.-Nr.: 4407212
eClass.-Nr.: 27141901
Zolltarif-Nr.: 85362090

Einbautiefe	47 mm
Auslösecharakteristik	C
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	4
Bemessungsstrom	100 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Spannungsart	AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	25 kA
Frequenz	50 - 60 Hz
Unterputzmontage	true
Mitschaltender Neutralleiter	true
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	true
Breite in Teilungseinheiten	6
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 - 70 €C
Anschließbarer Leiterquerschnitt mehrdrähtig	6 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig	6 - 70 qmm
Explosionsgeschützt	false

Legrand Leitungsschutzschalter DX3 nach EN 60947-2, 4-polig, C-Charakteristik, Bemessungsstrom In 100 A, Bemessungsschaltvermögen 25 kA nach EN 60947-2, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Befestigung auf Hutprofilschiene EN 60715 durch zwei rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.

3D / BIM Objekt Download (Stand: 06.11.2024)
CoC-Erklärung Download (Stand: 06.11.2024)
Deeplink Produktseite Download (Stand: 06.11.2024)
EPD-Erklärung Download (Stand: 06.11.2024)
Gebrauchsanleitung Download (Stand: 06.11.2024)
Produktdatenblatt Download (Stand: 06.11.2024)
Produktdatenblatt Download (Stand: 06.11.2024)
