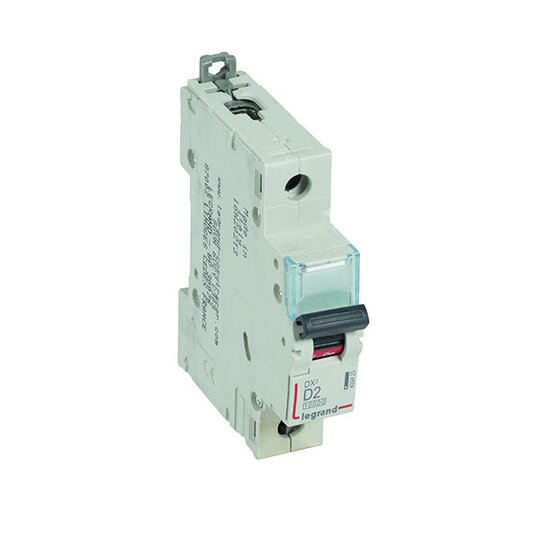

Legrand 409425 DX3 LS-Schalter D2A 1P 10kA 1M
1 Stück

Listenpreis
Art.-Nr.
3546897
EAN
3414970433954
Hersteller-Nr.
409425
DEHA.-Nr.
4407084
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 44 mm
Auslösecharakteristik D
Polzahl (gesamt) 1
Anzahl der abgesicherten Pole 1
Bemessungsstrom 2 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10 kA
Spannungsart AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 16 kA
Frequenz 50 - 60 Hz
Unterputzmontage true
Mitschaltender Neutralleiter false
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 70 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 35 qmm
Explosionsgeschützt false

Legrand Leitungsschutzschalter DX3 nach EN 60947-2, 1-polig, D-Charakteristik, Bemessungsstrom In 2 A, Bemessungsschaltvermögen 10 kA nach EN 60898-1, Bemessungsspannung Un 230/400 VAC, Bemessungsfrequenz 50/60 Hz, Befestigung auf Hutprofilschiene EN 60715 durch zwei rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit D-Charakteristik sind für den Leitungsschutz in Kraftstromkreisen mit sehr hohen Einschaltströmen vorzusehen (z.B. Schweißtrafos).
