Legrand 403357 TX3 LS-Schalter B 16A 1-polig 6kA 230/400VAC 1TE

Hersteller-Nr. 403357 287752

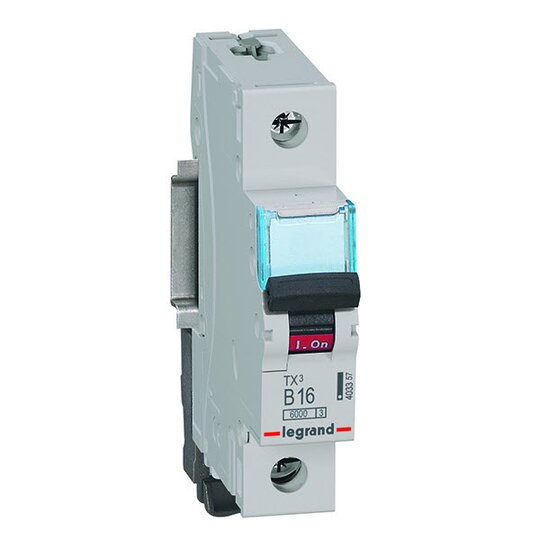

Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
3520624
EAN
3414970386304
DEHA.-Nr.
4406598
eClass.-Nr.
27141901
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Einbautiefe 44 mm
Auslösecharakteristik B
Polzahl (gesamt) 1
Anzahl der abgesicherten Pole 1
Bemessungsstrom 16 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Spannungsart AC
Frequenz 50 - 60 Hz
Energiebegrenzungsklasse 3
Unterputzmontage true
Mitschaltender Neutralleiter false
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1
Schutzart (IP) IP20
Explosionsgeschützt false

Die B-Kennlinie ist vornehmlich für den Leitungsschutz in Licht- und Steckdosen-Stromkreisen bestimmt.
Nach EN 60898-1, VDE 0641-11, EN 60947-2

Technische Daten:

  • Bemessungsspannung: 230/400 V, 50/60 Hz

  • Bemessungsschaltvermögen: 6 kA nach EN 60898-1

  • Energiebegrenzungsklasse: 3

    • - Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung,
    - klare Information vorne auf jedem Gerät,
    - eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar),
    - mit Beschriftungsfenster,
    - mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme,
    - Anbau von Hilfsgeräten möglich
