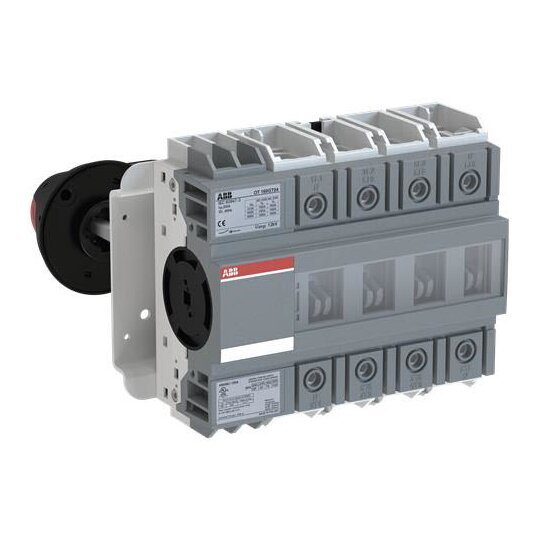

Lasttrennschalter 4-polig 160A m. Griff Türmontage OT160GT04P 1SCA135142R1001
1 Stück

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.5 V) 75 kW, (500 V) 90 kW, (690 V) 132 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 160 A, (500 V) 160 A, (690 V) 160 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 160 A, (500 V) 160 A, (690 V) 160 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 160 A, (500 V) 160 A, (690 V) 160 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 4 kABemessungsstoßspannungsfestigkeit: 12 kVKabelquerschnitt: Kupfer 10 ... 70 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 160 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 160 AMontageart: TürbefestigungSchalter-Betriebsmechanismus: Mechanismus auf der Seite des Schalters, 04 (Linksseitig)Schutzart: Front IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 6,5 W
