Lasttrennschalter 3VA1 IEC Frame 160 3-Polig SD100, IN=125A o. überlastschutz

Hersteller-Nr. 3VA11121AA320AA0 4125792
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2781260
EAN
4042948800546
DEHA.-Nr.
4314848
eClass.-Nr.
27371403
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 125 A
Bemessungsdauerstrom bei AC-23, 400 V 125 A
Bemessungsdauerstrom bei AC-21, 400 V 125 A
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional true
Motorantrieb integriert false
Spannungsauslöser optional true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Kipphebel
Verriegelbar false
Anschlussart Hauptstromkreis Schienenanschluss
Schutzart (IP), frontseitig IP40

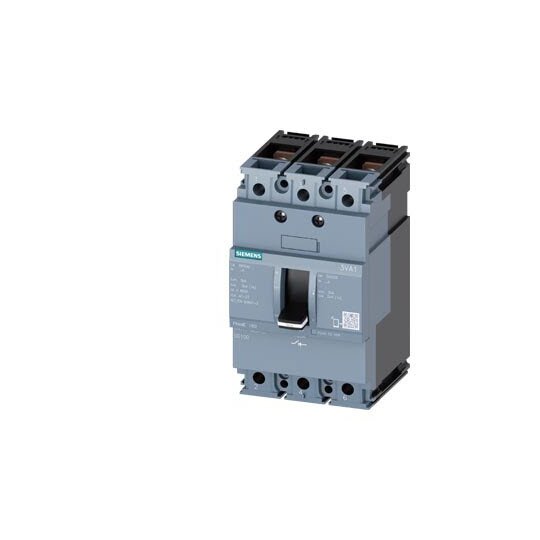

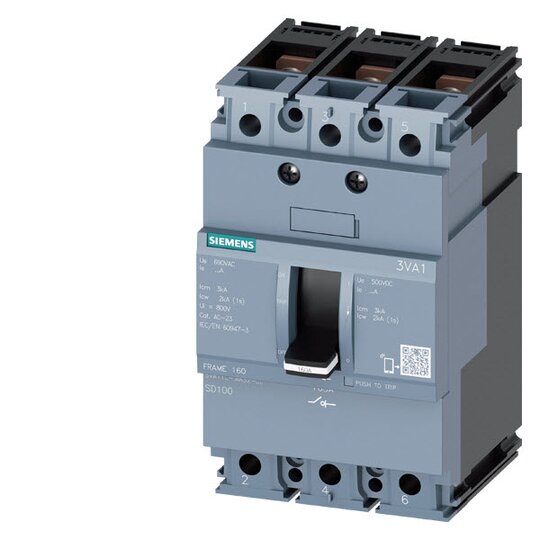

    Lasttrennschalter 3VA1 IEC Frame 160 3-polig SD100, In=125A


    Der Lasttrennschalter 3VA1 dient der sicheren Trennung einzelner Anlagenteile vom Netz und zeichnet sich durch seine modulare Vielfalt und Flexibilität aus.



    Technische Details:



    • Norm: IEC 60947-3

    • Bemessungsdauerstrom: 125A

    • Polanzahl: 3- und 4-polig

    • Montagearten: Festeinbau sowie in Steck-/Einschubtechnik

    • Zubehör: Modular und einfach zu montieren mit vielfältigen Funktionen



    Kunden Vorteile:



    • Hohe Flexibilität und modularer Aufbau für individuelle Anpassungen.

    • Kompakte Bauweise für geringen Platzbedarf in verschiedenen Anwendungen.

    • Einheitliches Zubehör für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA.

    • Verlässliche Trennung von Anlagenteilen für erhöhte Sicherheit.
