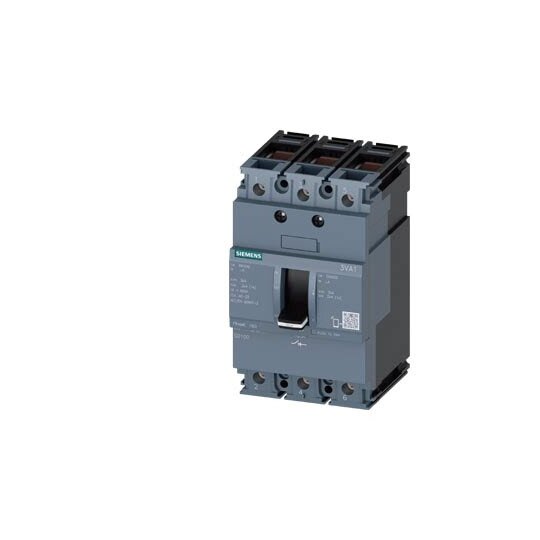

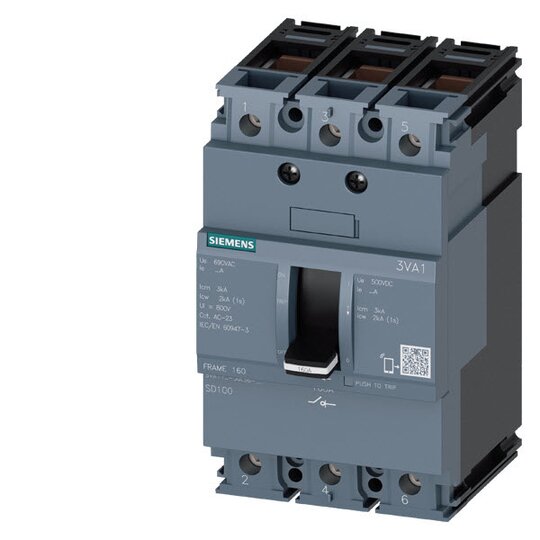

Lasttrennschalter 3VA1 IEC Frame 160 3-Polig SD100, IN=100A o. überlastschutz

Hersteller-Nr. 3VA11101AA360AA0 172228
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2732745
EAN
4042948800614
DEHA.-Nr.
4314769
eClass.-Nr.
27371403
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 100 A
Bemessungsdauerstrom bei AC-23, 400 V 100 A
Bemessungsdauerstrom bei AC-21, 400 V 100 A
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional true
Motorantrieb integriert false
Spannungsauslöser optional true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Kipphebel
Verriegelbar false
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3VA1 IEC Frame 160 3-polig SD100


    Der Lasttrennschalter 3VA1 dient der sicheren Trennung einzelner Anlagenteile vom Netz und kombiniert Flexibilität mit einem kompakten Design.



    Technische Details:



    • Typ: Lasttrennschalter 3VA1

    • IEC Norm: IEC 60947-3

    • Rahmen: 160

    • Polanzahl: 3-polig

    • Bemessungsstrom: 100 A

    • Schutz: ohne Überlastschutz, ohne Kurzschlussschutz

    • Montage: Festeinbau und Steck-/Einschubtechnik verfügbar



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Einfach zu montierendes Zubehör für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA.

    • Kompatibel und einheitlich für verschiedene Anwendungen im gesamten System.
