Lasttrennschalter Hauptschalter Einspeiseschalter

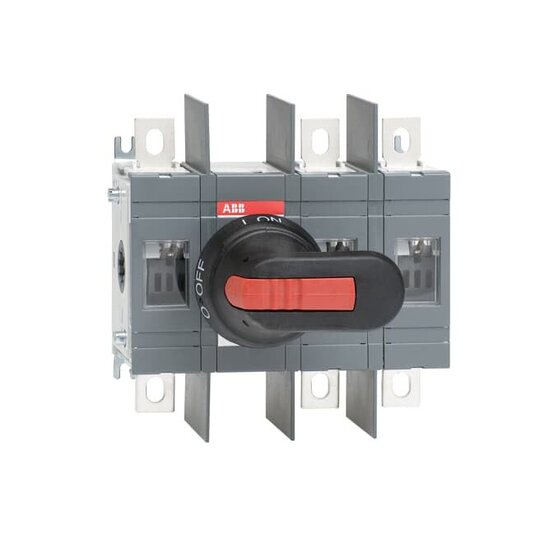

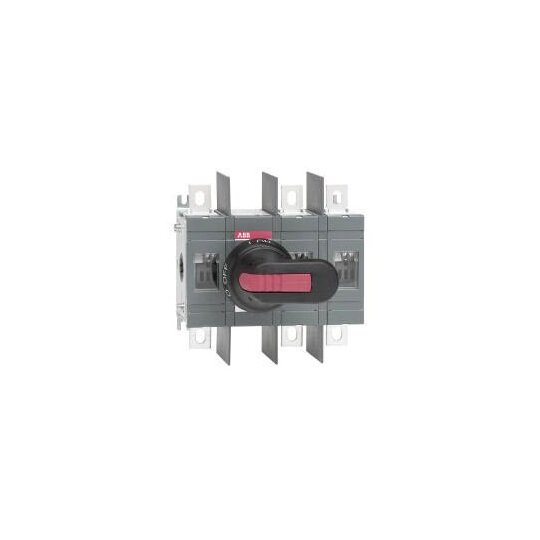

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden. V) 132 kW, (690 V) 200 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 200 A, (500 V) 200 A, (690 V) 200 A, (1000 V) 200 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 200 A, (500 V) 200 A, (690 V) 200 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 200 A, (500 V) 200 A, (690 V) 200 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 8 kABemessungsstoßspannungsfestigkeit: 12 kVKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 200 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 200 AMontageart: BodenmontageSchalter-Betriebsmechanismus: Mechanismus zwischen den Polen des Schalters, 12 (Zwischen den Polen)Schutzart: Front IP00Verlustleistung: bei Bemessungsbedingungen pro Pol 4 W
