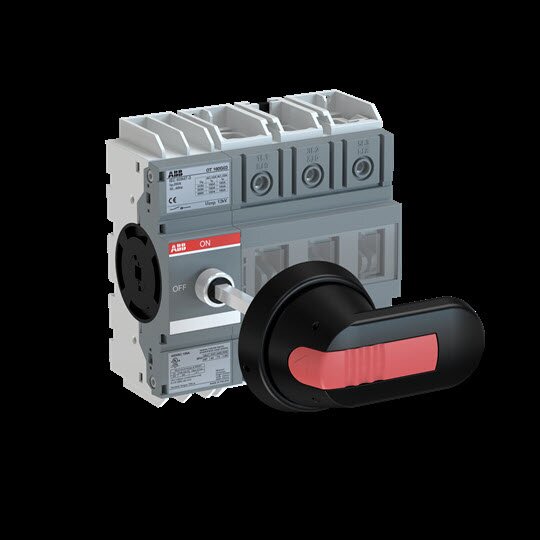

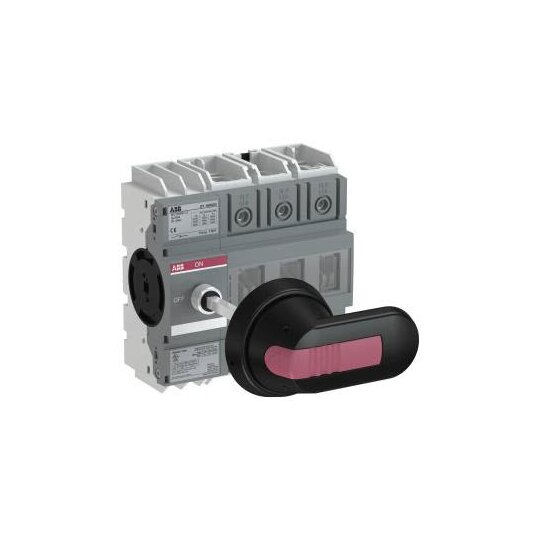

Lasttrennschalter 3-polig 160A m. Griff u. Welle OT160G03P 1SCA135139R1001
1 Stück

Manuell betätigte Lasttrennschalter der OT Serie erfüllen die Gerätenorm DIN EN 60947-1 und DIN EN 60947-3. Die OT Serie ist für die Verwendung als Haupt-, Reparatur- und Netzumschalter geeignet. Zudem sind die Lasttrennschalter für den Front-, Verteiler- als auch für den Zwischeneinbau anwendbar. Montage der Schalter ist beliebig. Sie können über Kopf, horizontal, vertikal als auch um 180 Grad gedreht montiert werden. Die Pole können flexibel angeordnet werden und der Einsatzbereich ist je nach Type für AC- und DC-Spannungen. Der Griff ist optional in der AUS-Stellung abschließbar. Des Weiteren kann der Schalter seitlich und von der Rückseite betätigt werden. Als Zubehör bietet ABB eine Vielzahl an Griffen, Verlängerungswellen, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.Normen: IEC 60947-3 / UL 98 / CSA C22.2 NO.4Anschlussart: SchraubklemmeAnzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 45 kW, (400 ... 415 V) 75 kW, (500 V) 90 kW, (690 V) 132 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 160 A, (500 V) 160 A, (690 V) 160 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 160 A, (500 V) 160 A, (690 V) 160 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 160 A, (500 V) 160 A, (690 V) 160 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 4 kABemessungsstoßspannungsfestigkeit: 12 kVKabelquerschnitt: Kupfer 10 ... 70 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 160 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 160 AMontageart: BodenmontageSchalter-Betriebsmechanismus: Mechanismus auf der Seite des Schalters, 03 (Linksseitig)Schutzart: Front IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 6,5 W
