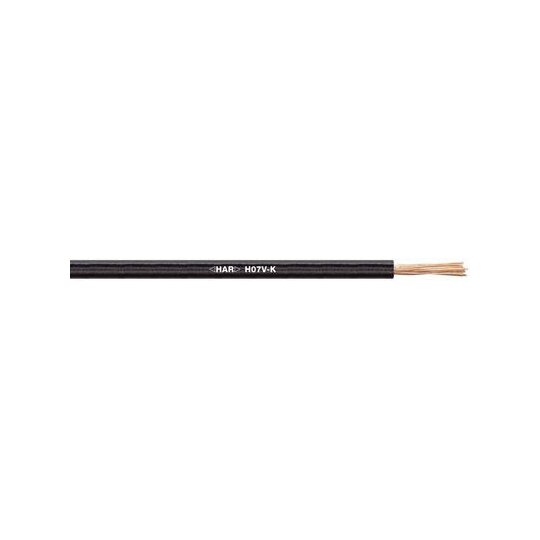

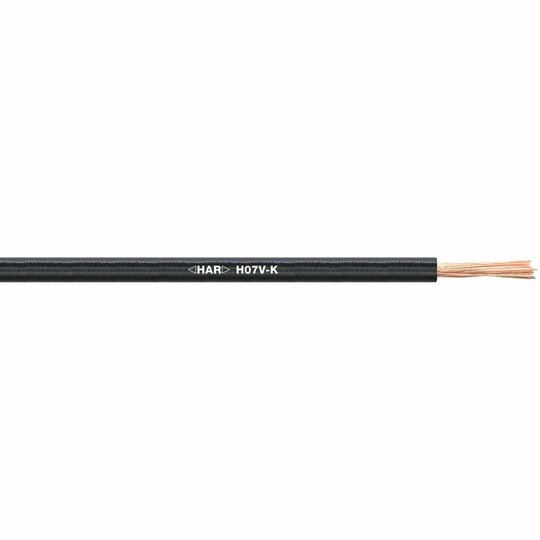

Lapp H07V-K 1x70 Schwarz
500 Meter

Listenpreis: Bitte einloggen
Art.-Nr.: 1380023
EAN: 4044773421804
Hersteller-Nr.: 4521014
DEHA.-Nr.: 2819903
eClass.-Nr.: 27060105
Zolltarif-Nr.: 85444995

Leiter-Material	Kupfer
Leiter-Oberfläche	blank
Leiter-Nennquerschnitt	70 qmm
Leiter-Klasse	Kl.5 = feindrähtig
Ader-Zahl	1
Werkstoff der Aderisolation	Polyvinylchlorid (PVC)
Spezifizierung Aderisolation	sonstige
Aderkennzeichnung nach HD 308 S2	false
Identifikations-/Codierfarbe Ader	schwarz
Ader-Farbe	schwarz
Kabelgeometrie	rund
Brandverhaltensklasse nach EN 13501-6	Eca
Halogenfrei nach EN 60754-1/2	false
Flammwidrig	nach IEC/EN 60332-1-2
Raucharm nach EN 61034-2	false
Ölbeständig nach EN 60811-404	false
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	96 mm
Zul. Kabelaußentemperatur bei Montage/Handling	5 - 70 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-40 - 70 €C
Nennspannung U0	450 V
Nennspannung U	750 V
Funktionserhalt	ohne
Zertifiziert für Schiffsanwendungen	false
Gewicht	680 kg/km
Funktionserhalt nach BS 6387 CWZ	false
Funktionserhalt nach EN 50200 annex E	false
Funktionserhalt nach BS 8434-2	false
Funktionserhalt nach BS 8491	nein
Funktionserhalt nach IEC 60331-3	nein
Funktionserhalt nach IEC 60331-21	false
Flammwidrig nach EN 60332-1-2	true
Flammwidrig nach EN 60332-3-21 (Cat A F/R)	false
Flammwidrig nach EN 60332-3-22 (Cat A)	false
Flammwidrig nach EN 60332-3-23 (Cat B)	false
Flammwidrig nach EN 60332-3-24 (Cat C)	false
Flammwidrig nach EN 60332-3-25 (Cat D)	false
Halogenfrei nach EN 60754-1	false
Halogenfrei nach EN 60754-2	false
Halogenfrei nach EN 60754-3	false

PVC-Industrieleitung, feindrähtig H07V-K 1x70 nach VDE 0281-3

Verlegung in trockenen Räumen, Schalt- und Verteilungsanlagen, in Röhren auf und unter Putz sowie in geschlossenen Installationskanälen. Folgende Verwendungsmöglichkeiten sind für die Verlegung dieser PVC-Aderleitung vorgesehen: Die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie die geschützte Verlegung in und an Leuchten mit einer Nennspannung bis 1.000 V Wechselspannung oder einer Gleichspannung bis 750 V gegen Erde. Sie ist nicht geeignet für die direkte Verlegung auf Pritschen, Rinnen oder Wannen.

Aufbau

Leiter: Kupfer blank, feindrähtig

Isolation: PVC nach VDE 0207

Mantelfarbe: nach VDE 0293

Technische Daten

Nennspannung: 450/750 V

Prüfspannung: 2.500 V

Temperaturbereich (beim Verlegen): +5 °C bis + 70 °C

Temperaturbereich (nach Verlegen): -30 °C bis +70 °C

Betriebstemperatur: +70 °C (max.)

Biegeradius: 15 x Leitungsdurchmesser (min.)

Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
