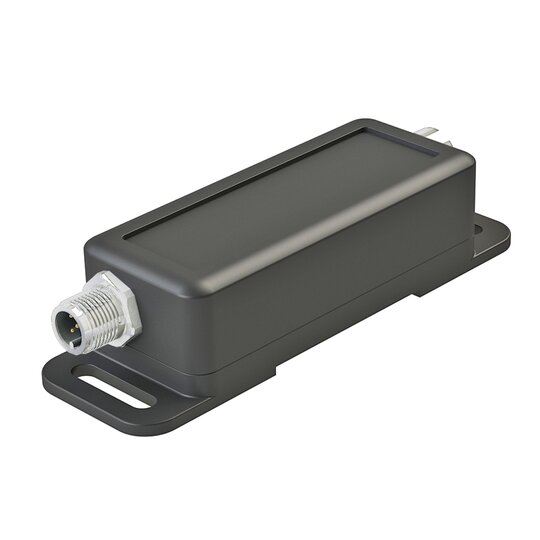

LED2WORK 210700-08 DIMMmodul, M12 Buchse/M12 Stecker, A-kodiert

Ihr Nettopreis
Art.-Nr.
4999505
EAN
4260556627571
Hersteller-Nr.
210700-08
DEHA.-Nr.
7282368
eClass.-Nr.
27144014
Zolltarif-Nr.
85365005
Zusammenstellung Basiselement mit Komplettgehäuse
Bedienungsart Drehknopf
Anzahl der Module (bei Modulbauweise) 1
Anzahl der Einheiten 1
App-Steuerung über Bluetooth false
Dimmung Phasenanschnitt false
Dimmung Phasenabschnitt false
Seriendimmer false
Lastart sonstige
Nebenstelleneingang false
Lichtwertspeicher false
Verwendbar mit Taste false
Verwendbar mit Bewegungsmelder true
Verwendbar mit Präsenzmelder true
Verwendbar mit Zeitschalter/Timer true
Verwendbar mit Funktaste false
Verwendbar mit IR-Taste false
Min. Helligkeit steuerbar false
Montageart sonstige
Befestigungsart Befestigung mit Schraube
Werkstoff Kunststoff
Werkstoffgüte Thermoplast
Halogenfrei true
Oberfläche unbehandelt
Ausführung der Oberfläche matt
Farbe schwarz
RAL-Nummer (ähnlich) 9005
Transparent false
Geeignet für Schutzart (IP) IP54
Nennspannung 24 - 24 V
Frequenz 50 - 60 Hz
Steuerspannung 24 - 24 V
Nennleistung ohmsche Last 0 W
Nennleistung induktive Last 0 VA
Nennleistung kapazitive Last 0 VA
Max. Schaltleistung LED 96 W
Leistungsaufnahme 96 W
Anschlussart sonstige
Gerätebreite 38 mm
Gerätehöhe 29 mm
Gerätetiefe 122 mm
Min. Tiefe der Gerätedose 0 mm
Kompatibel mit Apple HomeKit false
Kompatibel mit Google Assistant false
Kompatibel mit Amazon Alexa false
IFTTT-Unterstützung verfügbar false

Das DIMM-Modul für 24V DC RGB-W-Leuchten ist ein 4-Kanal-Dimmer mit einer maximalen Strombelastung von 4 A. Die Pinbelegung ist wie folgt: PIN 1 Ein-/Ausgang: 24V DC / -, PIN 2 Ein-/Ausgang: Digitaleingang / -, PIN 3 Ein-/Ausgang: GND / GND, PIN 4 Ein-/Ausgang: digitaler Eingang / +24V out, PIN 5 Ein-/Ausgang: digitaler Eingang / -. Die Helligkeitssteuerung erfolgt über externe Ansteuerung.
