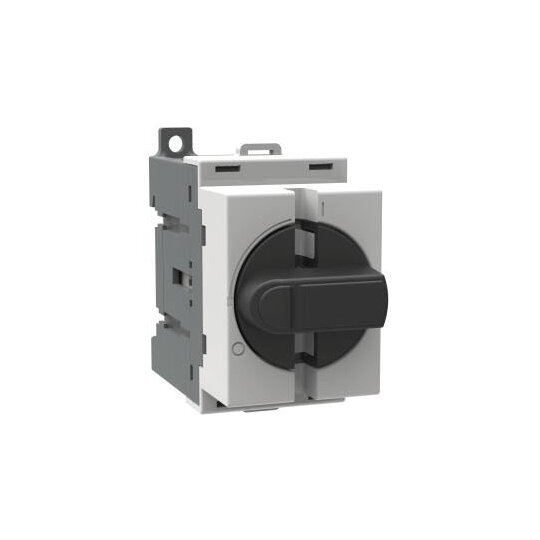

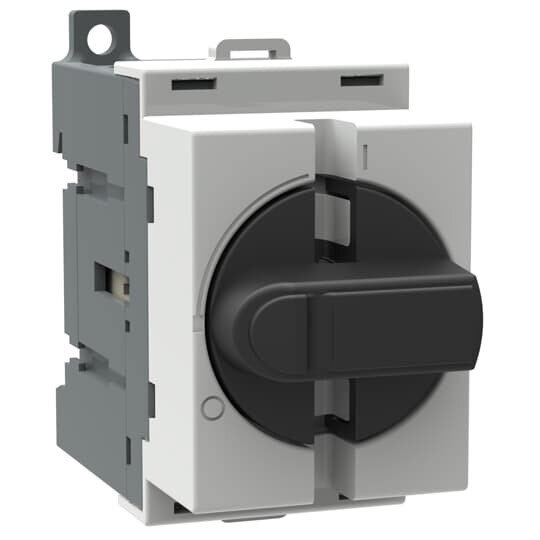

LASTTRENNSCHALTER OT40M3 40A 3-POLIG HEL
1SCA022497R0490
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2759259
- EAN
- 6417019158402
- Hersteller-Nr.
- 1SCA022497R0490
- DEHA.-Nr.
- 1934891
- eClass.-Nr.
- 27371403
- Zolltarif-Nr.
- 85365019
| Ausführung als Hauptschalter | true |
| Ausführung als Wartungs-/Reparaturschalter | true |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung als Wendeschalter | false |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Bemessungsbetriebsspannung | 750 - 750 V |
| Bemessungsdauerstrom Iu | 40 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 23 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 40 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 11 kW |
| Schaltleistung bei 400 V | 11 kW |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Spannungsauslöser optional | false |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | true |
| Geeignet für Frontbefestigung 4-Loch | false |
| Geeignet für Frontbefestigung Zentral | false |
| Geeignet für Verteilereinbau | true |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | langer Drehgriff |
| Verriegelbar | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Breite | 35 mm |
| Höhe | 68 mm |
| Tiefe | 73 mm |
Manuell betätigte Lasttrennschalter der OT Serie erfüllen die Gerätenorm DIN EN 60947-1 und DIN EN 60947-3. Die OT Serie ist für die Verwendung als Haupt-, Reparatur- und Netzumschalter geeignet. Zudem sind die Lasttrennschalter für den Front-, Verteiler- als auch für den Zwischeneinbau anwendbar. Montage der Schalter ist beliebig. Sie können über Kopf, horizontal, vertikal als auch um 180 Grad gedreht montiert werden. Die Pole können flexibel angeordnet werden und der Einsatzbereich ist je nach Type für AC- und DC-Spannungen. Der Griff ist optional in der AUS-Stellung abschließbar. Des Weiteren kann der Schalter seitlich und von der Rückseite betätigt werden. Als Zubehör bietet ABB eine Vielzahl an Griffen, Verlängerungswellen, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.Normen: IEC 60947-3Anschlussart: SchraubklemmeAnzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 5,5 kW, (400 ... 415 V) 11 kW, (500 V) 11 kW, (690 V) 11 kWBemessungsbetriebsspannung: Hauptstromkreis 750 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 40 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 40 A, (500 V) 40 A, (690 V) 40 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 23 A, (500 V) 23 A, (690 V) 12 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 750 VBemessungskurzzeitstromfestigkeit: (für 1 s) 0,5 kABemessungsstoßspannungsfestigkeit: 8 kVKabelquerschnitt: Kupfer 0,75 ... 10 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 40 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 40 AMontageart: BodenmontageSchalter-Betriebsmechanismus: Mechanismus auf der Oberseite des SchaltersSchutzart: Front IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 1,6 W
