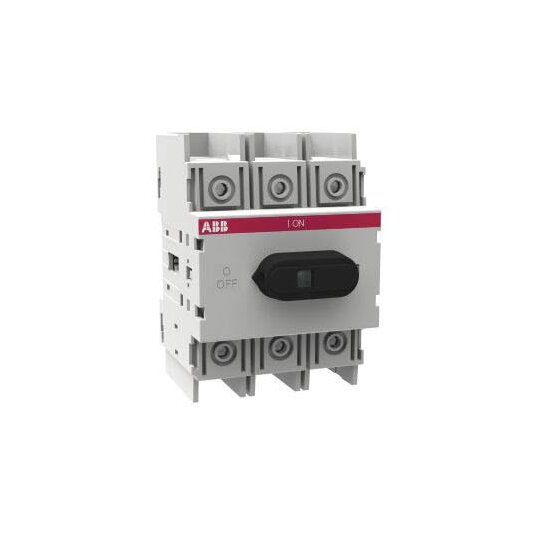

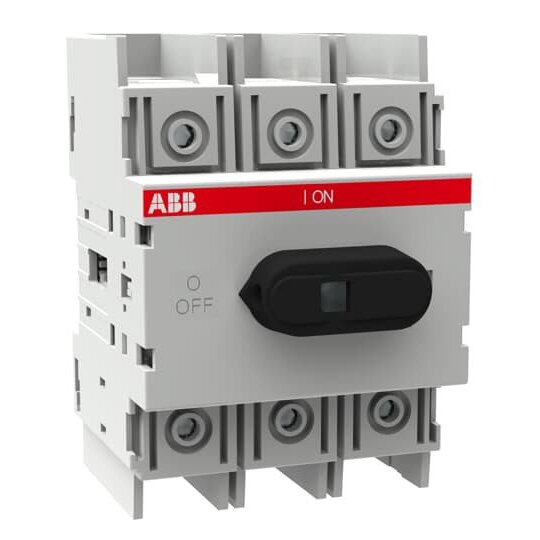

LASTTRENNSCHALTER OT125M3 125A 3-POLIG H 1SCA022429R9140
1 Stück

Manuell betätigte Lasttrennschalter der OT Serie erfüllen die Gerätenorm DIN EN 60947-1 und DIN EN 60947-3. Die OT Serie ist für die Verwendung als Haupt-, Reparatur- und Netzumschalter geeignet. Zudem sind die Lasttrennschalter für den Front-, Verteiler- als auch für den Zwischeneinbau anwendbar. Montage der Schalter ist beliebig. Sie können über Kopf, horizontal, vertikal als auch um 180 Grad gedreht montiert werden. Die Pole können flexibel angeordnet werden und der Einsatzbereich ist je nach Type für AC- und DC-Spannungen. Der Griff ist optional in der AUS-Stellung abschließbar. Des Weiteren kann der Schalter seitlich und von der Rückseite betätigt werden. Als Zubehör bietet ABB eine Vielzahl an Griffen, Verlängerungswellen, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.Normen: IEC 60947-3Anschlussart: SchraubklemmeAnzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 22 kW, (400 ... 415 V) 45 kW, (500 V) 45 kW, (690 V) 45 kWBemessungsbetriebsspannung: Hauptstromkreis 750 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 125 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 125 A, (500 V) 125 A, (690 V) 125 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 90 A, (500 V) 70 A, (690 V) 50 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 750 VBemessungskurzzeitstromfestigkeit: (für 1 s) 2,5 kABemessungsstoßspannungsfestigkeit: 8 kVKabelquerschnitt: Kupfer 10 ... 70 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 125 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 125 AMontageart: BodenmontageSchalter-Betriebsmechanismus: Mechanismus auf der Oberseite des SchaltersSchutzart: Front IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 6,3 W
