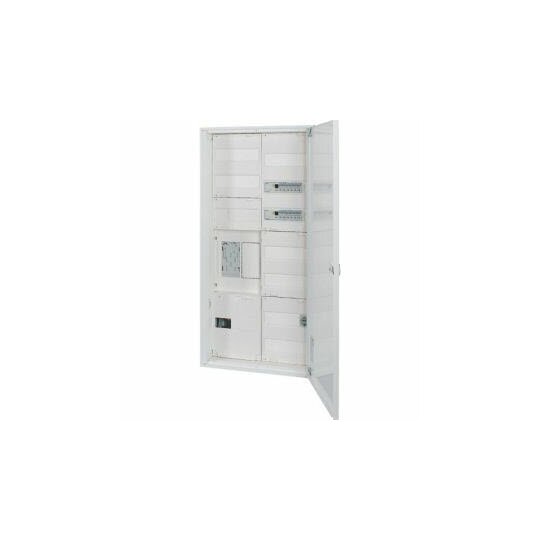

Komplettschrank 1Z/1V bestückt
ZSD-ZV-1100-BKE-I/B 183245
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3546640
- EAN
- 4015081781782
- Hersteller-Nr.
- 183245
- DEHA.-Nr.
- 4763626
- eClass.-Nr.
- 27142418
- Herstellerlink
- Wunsch-Suchbegriff
| Bemessungsstrom | 0 A |
| Ausführung | eHZ |
| Anzahl der Zählerplätze | 1 |
| Anzahl der TSG-Plätze | 0 |
| Unterer Anschlussraum | mit Sammelschiene 5-polig |
| Montageart | Aufputz |
| Werkstoff | Stahlblech |
| Anzahl der Verteilerreihen | 7 |
| Anzahl der Felder | 2 |
| Mit Montageplatte | false |
| Schutzart (IP) | IP31 |
| Breite | 551 mm |
| Höhe | 225 mm |
| Tiefe | 1101 mm |
| Einbaubreite | 550 mm |
| Einbauhöhe | 1100 mm |
| Einbautiefe | 225 mm |

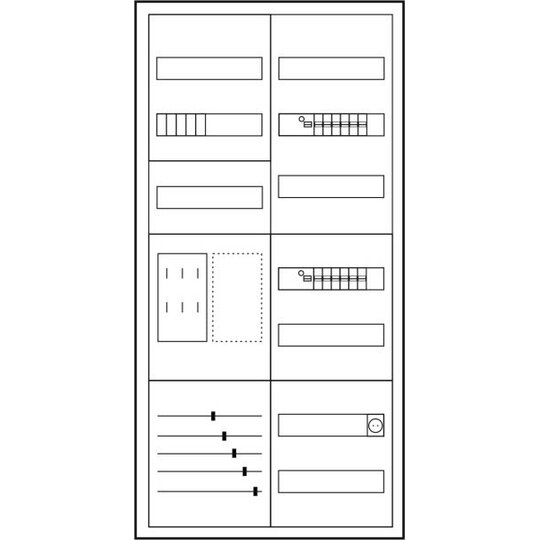

Zählerkomplettschrank nach VDE AR-N 4101:2015-09, vorverdrahtet bestückt mit Schaltgeräten Zählerfeld mit BKE-I Zählerplatte bestückt, 10mm² Unterer Anschlussraum mit 5 pol. Sammelschienensystem 12x5mm, incl. Anschlussklemmen 16mm² zur Aufnahme selektiver Hauptleitungsschutzschalter bis 63 A Funktionsraum für EVU-Zusatzanwendungen abgedeckt mit verriegelbarem Blindstreifen RJ45-Anschlussbuchse isoliert, lose beigepackt Verteilerfeld mit 7 x 12 TE mit 2x PEN-Schiene in Stecktechnik Verteilerfeld bestückt mit: 2 Stk. PXF-40/4/003-A 12 Stk. PXL-B16/1, 2x6 Automaten verbunden mit FI-Schalter über Phasenschiene EVG-3PHAS/N/8MODUL/LS 1 Stk, Schukosteckdosen 230V Einbau Automatenreihen mit Blindstreifen abgedeckt Verdrahtung: 10mm² zw. Hauptleitungsklemme und FI/PEN-Schiene Verbindung zw. FI-Schalter und Automatenreihe APZ: Nein (Nachrüstung im Verteilerfeld unten mit ZSD-APZ/V1-SET möglich) Schutzart: IP31 Maße mm: Höhe 1100, Breite 550, Tiefe 225
Produktdatenblatt
Download
(Stand: 04.07.2024)
|
