| Nennspannung DC |
15.0 - 15.0 V |
| Höchste Dauerspannung AC |
12 V |
| Höchste Dauerspannung DC |
17 V |
| BlitzstoŽƒstrom (10/350 s)s) |
9 kA |
| Nennableitstoßstrom (8/20) |
20 kA |
| Nennlaststrom |
0,4 A |
| Schutzpegel Ader/Ader |
24 V |
| Schutzpegel Ader/Erde |
550 V |
| Grenzfrequenz |
2,7 MHz |
| Montageart |
auf Basiselement |
| Anschluss 1 |
Schraubanschlussklemme |
| Ableiterüberwachung |
true |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Erdung über |
Hutschiene |
| Baubreite |
12 mm |
| Schutzart (IP) |
IP20 |

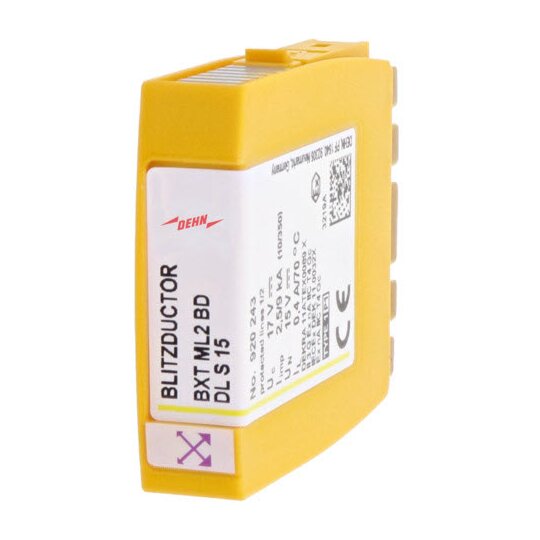

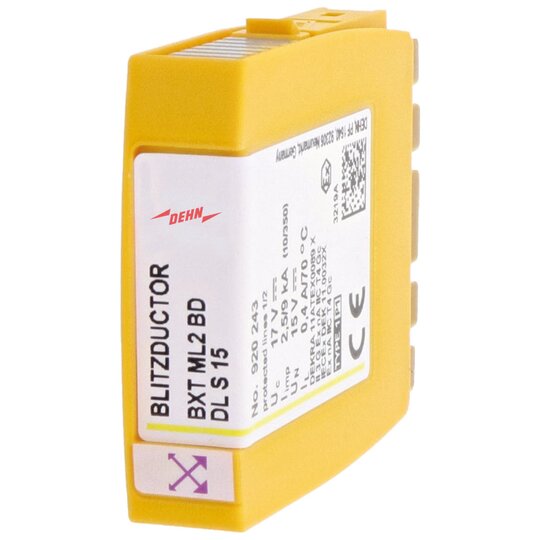

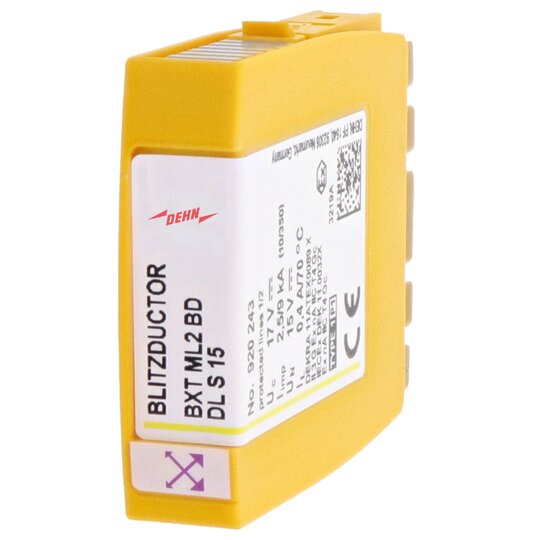

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, speziell koordiniert auf die Anforderungen des Dupline-Bus, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM., wahlweise indirekte oder direkte Schirmerdung. Mit integriertem LifeCheck für berührungslose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4. Höchste Dauerspannung DC: 17 V Nennstrom bei 70 °C: 0,4 A D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA Fabrikat: DEHN Typ: BXT ML2 BD DL S 15 Art.-Nr.: 920243 oder gleichwertig.
12347407_34961374.pdf
Schaltbild
|
12347380_34960132.pdf
Maßzeichnung
|
3009041+3017406+3017409.pdf
Montageanleitung
|
12347407_12348029.pdf
Produktdatenblatt
|
|
|
|
|
