| Montageart |
Hohlwand |
| Form |
rund |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |
| Durchmesser |
74 mm |
| Länge |
74 mm |
| Breite |
74 mm |
| Tiefe |
60 - 60 mm |
| Geeignet für Wand-/Plattendicke |
100 - 300 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
true |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
true |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Geeignet für Kabeldurchmesser |
0 - 11.5 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
true |
| Anzahl der Einführungen |
8 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
rot |
| Schutzart (IP) |
IP20 |
| Ausführung Deckel |
ohne |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Plombierbar |
false |
| Funktionserhalt |
E90 |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Max. Leiterquerschnitt |
2,5 qmm |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
sonstige |
| Spezielle Anwendung |
Brandschutz |
| Mit Trennwand |
false |

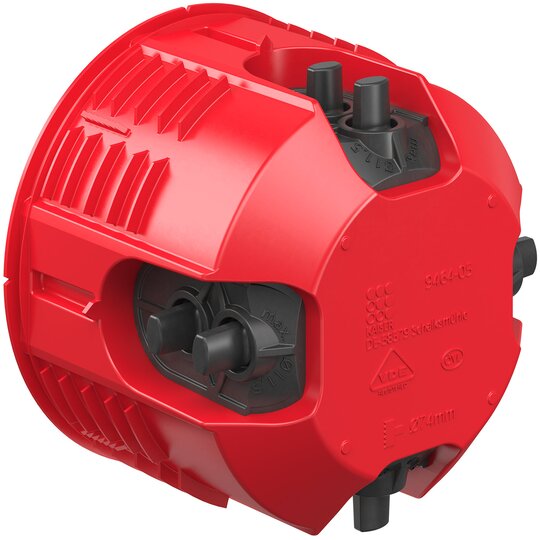

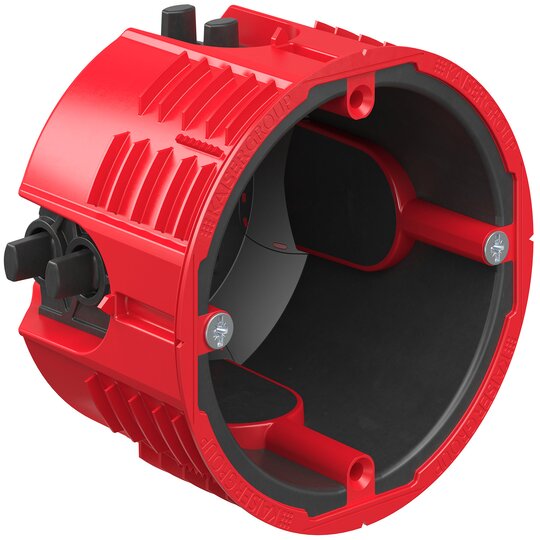

Brandschutz Geräte-Verbindungsdose für Massivholz Brandschutzwände F30-B-F120-B, Brandschutzdose Massivholz, Ausführung als Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, für Massivholz Brandschutzwände F30-B-F120-B, mit Klassifizierungsbericht, mit Schallschutzfunktion, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 74 mm, Kombinationsabstand 71 mm, Kombinationen mit vollisolierten Verbindungsstutzen, Tiefe 60 mm, für Wandstärken ab 100 mm, mit 4 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Einführungsmarkierungen für 8 NYM-Leitungen bis Ø 11,5 mm, Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850 °C, halogenfrei nach DIN VDE 0604-2-100, für Massivholzinstallationen Hersteller/Typ KAISER 9464-05
