| Montageart |
Hohlwand |
| Form |
rund |
| Bauform |
Gerätedose |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |
| Durchmesser |
68 mm |
| Länge |
68 mm |
| Breite |
68 mm |
| Tiefe |
49 - 49 mm |
| Geeignet für Wand-/Plattendicke |
7 - 40 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
true |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
true |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
25 mm |
| Geeignet für Kabeldurchmesser |
0 - 13 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
true |
| Anzahl der Einführungen |
8 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
rot |
| Schutzart (IP) |
IP20 |
| Ausführung Deckel |
ohne |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Plombierbar |
false |
| Funktionserhalt |
E90 |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Max. Leiterquerschnitt |
2,5 qmm |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
Tunnelstutzen |
| Spezielle Anwendung |
Brandschutz |
| Mit Trennwand |
false |

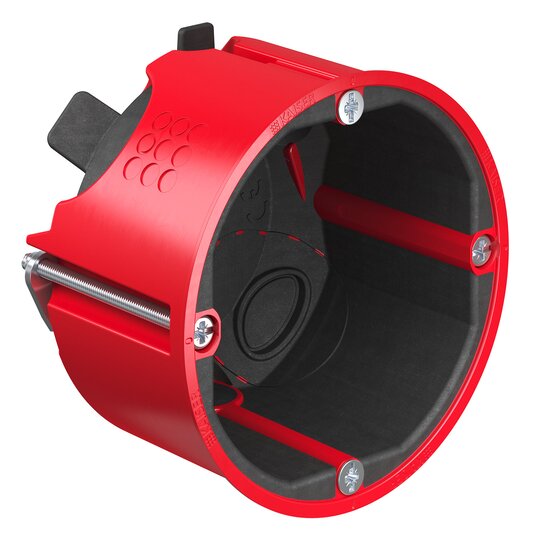

Brandschutz Gerätedose für Brandschutzwände F30-F90 bzw. EI30-EI90, Brandschutzdose Hohlwand, Ausführung als Gerätedose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, für Brandschutzwände F30-F90 bzw. EI30-EI90 in Trockenbauweise, F30-B-F60-B in Holzrahmen-/Holztafelbauweise, F30-B-F90-B in Brettsperrholz, Verwendbarkeitsnachweis: DIBT-Zulassung Z-19.21-2693 mit Schallschutzfunktion bis zu einem Schalldämmmaß von 69dB, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 68 mm, Kombinationsabstand 71 mm, Kombination mit vollisolierten Verbindungsstutzen, Tiefe 49 mm, für Plattenstärke 7-40 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Einführungsmarkierungen für 6 NYM-Leitungen je 2 Leitungseinführungen 3 x 1,5 mm², 3 x 2,5 mm² bzw. 5 x 1,5 mm² oder 2 Leitungseinführungen 5 x 2,5 mm² bzw. 7 x 1,5 mm², Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C, halogenfrei nach DIN VDE 0604-2-100, für Hohlwandinstallation, Hersteller/Typ Kaiser 9463-03
