| Montageart |
Hohlwand |
| Form |
rund |
| Bauform |
Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
false |
| Bestückung |
ohne |
| Durchmesser |
120 mm |
| Länge |
120 mm |
| Breite |
120 mm |
| Tiefe |
65 - 65 mm |
| Geeignet für Wand-/Plattendicke |
7 - 40 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
true |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
true |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
25 mm |
| Geeignet für Kabeldurchmesser |
0 - 11.5 mm |
| Rohrverriegelung |
true |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
true |
| Anzahl der Einführungen |
22 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
weiß |
| Schutzart (IP) |
IP20 |
| Ausführung Deckel |
Montagedeckel |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Max. Leiterquerschnitt |
2,5 qmm |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
ohne |
| Spezielle Anwendung |
ohne |
| Mit Trennwand |
false |

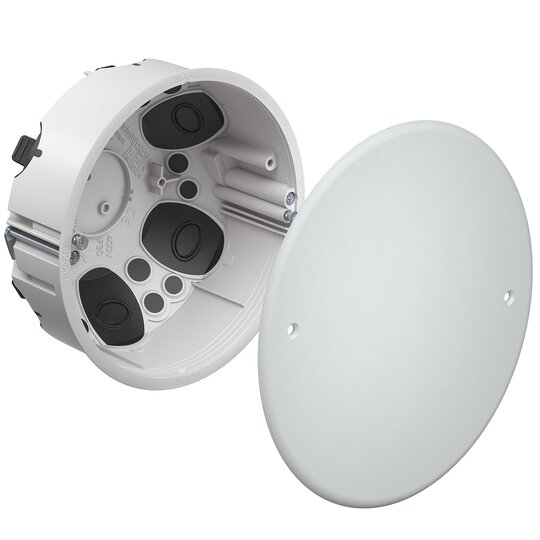

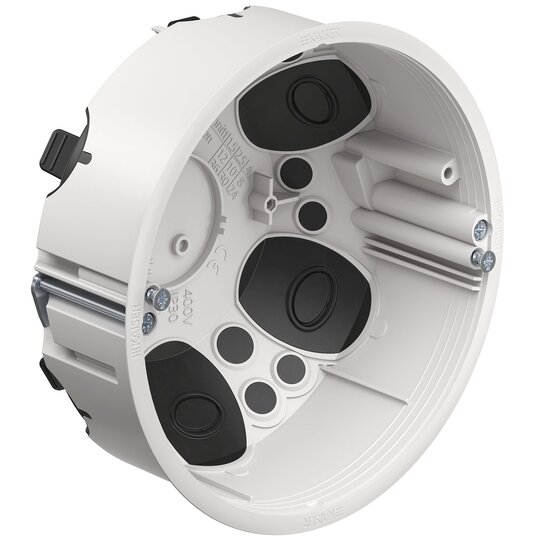

Verbindungsdose Ø 120 mm O-range ECON®, luftdicht, Tiefe 65 mm, halogenfrei (9273-78). Halogenfrei: Ja | Tiefe: 65 mm | Fräsloch Ø: 120 mmm, Tiefe 65 mm, für Plattenstärke 7-40 mm, mit Aufnahme für Normschiene TS 35, mit Deckel, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Werkzeuglose Einführung für NYM-Leitungen und Datenleitungen sowie für Rohre Ø 20/25 mm (6 x Ø 20/25 mm, 6 x 3 x 1,5 mm², 6 x 3 x 2,5 mm² bzw. 5 x 1,5 mm², 4 x 5 x 2,5 mm² bzw. 7 x 1,5 mm²), Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C, für Hohlwandinstallation, Hersteller/Typ Kaiser 9273-78
