| Montageart |
Hohlwand |
| Form |
rund |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
false |
| Bestückung |
ohne |
| Durchmesser |
68 mm |
| Länge |
68 mm |
| Breite |
68 mm |
| Tiefe |
62 - 62 mm |
| Geeignet für Wand-/Plattendicke |
7 - 40 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
true |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
true |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Geeignet für Kabeldurchmesser |
0 - 11.5 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
true |
| Anzahl der Einführungen |
6 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
grün |
| Schutzart (IP) |
sonstige |
| Ausführung Deckel |
ohne |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Max. Leiterquerschnitt |
2,5 qmm |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
ohne |
| Spezielle Anwendung |
sonstige |
| Mit Trennwand |
false |

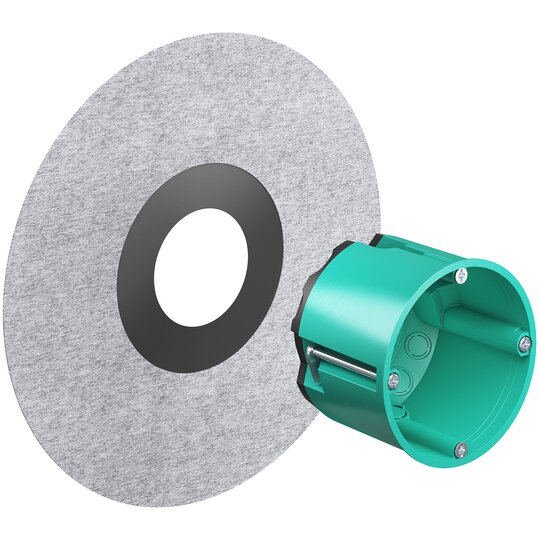

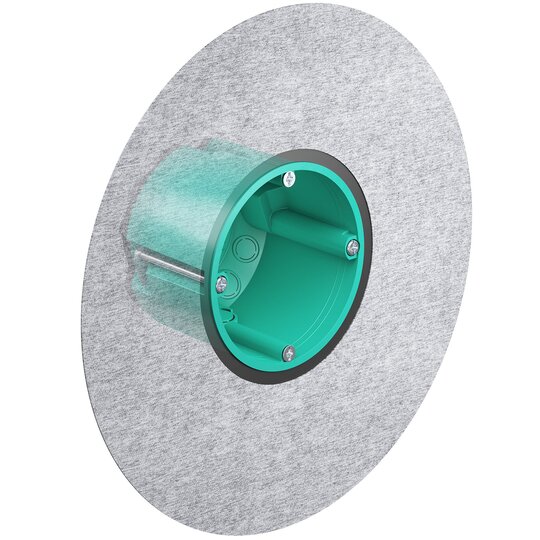

Feuchtraum Geräte-Verbindungsdose (9264-42). Fräsloch Ø: 68 mm | Tiefe: 62 mmsführung nach DIN 18015-5, wasserdichte Ausführung nach DIN 18534, mit umlaufendem 5 cm breiten Klebekragen zur Aufnahme von mineralischen Abdichtungsstoffen Installationsöffnung Ø 60 mm, Einbauöffnung Ø 68 mm, Tiefe 62 mm, für Plattenstärke 7-40 mm, mit 2 Plus-Minus-Geräteschrauben, 6 Markierungen für Leitungseinführungen bis max. Ø 11,5 mm durch Universal-Öffnungsschneider (Art.-Nr. 1085-80), Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C, für die fachgerechte Installation in Feuchtraum-Hohlwänden, Hersteller/Typ Kaiser 9264-42
