| Montageart |
Hohlwand |
| Form |
oval |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
4-fach |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |
| Länge |
272 mm |
| Breite |
68 mm |
| Für Anzahl Geräteeinsätze |
4 |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
true |
| Anzahl der nicht einstellbaren Gerätebefestigungslaschen |
0 |
| Anzahl der einstellbaren Gerätebefestigungslaschen |
0 |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
true |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
20/25 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
true |
| Anzahl der Einführungen |
8 |
| Anzahl der mitgelieferten Tüllen |
0 |
| Werkstoff |
Kunststoff |
| Farbe |
orange |
| Ausführung Deckel |
ohne |
| Deckelbefestigung |
geschraubt |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
sonstige |
| Spezielle Anwendung |
sonstige |
| Mit Trennwand |
true |
| Konform BS 4662 |
false |

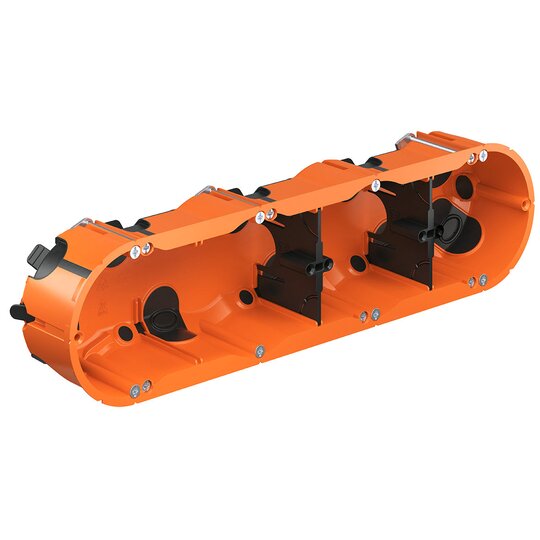

Geräte-Verbindungsdose O-range ECON® 4, luftdicht, Tiefe 48 mm (9254-22). Tiefe: 48 mm | Fräsloch Ø: 4 x 68 mmllationsöffnung 4 x Ø 60 mm, Einbauöffnung 4 x Ø 68 mm, Tiefe 48 mm, für Plattenstärke 7-40 mm, Kombinationsabstand 71 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Werkzeuglose Einführung für NYM-Leitungen und Datenleitungen sowie für Rohre Ø 20/25 mm (2 x Ø 20/25 mm, 8 x Ø 20 mm, 4 x 3 x 1,5 mm², 2 x 3 x 2,5 mm² bzw. 5 x 1,5 mm²), Schutzart IP30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C, für Hohlwandinstallation, Hersteller/Typ Kaiser 9254-22
