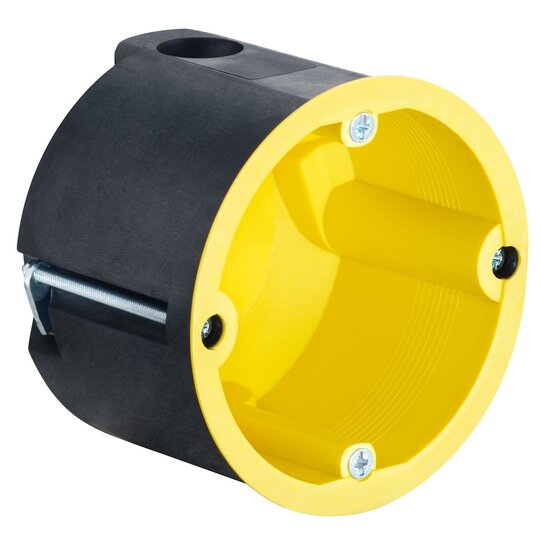

Kaiser 9074-01 Hohlwand Geräte- Verbindungsdose 74/58,5 bleifreie
5 Stück

Listenpreis
Art.-Nr.
2350386
EAN
4013456537187
Hersteller-Nr.
9074-01
DEHA.-Nr.
3788417
eClass.-Nr.
27144402
Zolltarif-Nr.
39269097
Montageart Hohlwand
Form rund
Bauform Geräte-Verbindungsdose/-kasten
Ausführung Einzel
Mit drehbarem Ring false
Koppelbar true
Bestückung ohne

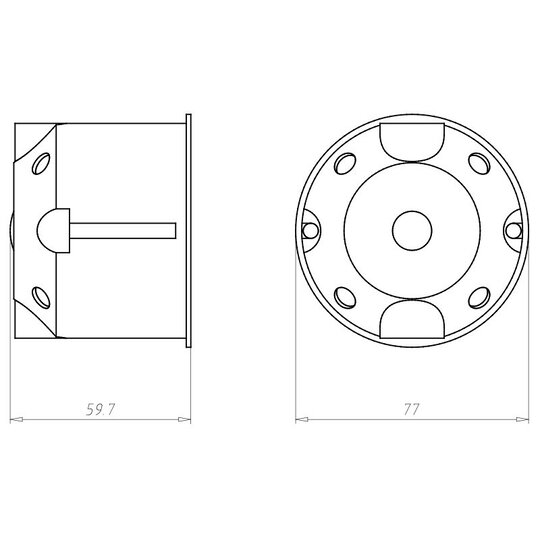

Durchmesser 74 mm
Tiefe 58.5 - 58.5 mm
Innentiefe 54,5 mm
Geeignet für Wand-/Plattendicke 7 - 40 mm
Für Anzahl Geräteeinsätze 1
Befestigung der Geräte schrauben
Mit Schrauben true
Gehäusedurchführung durch Ausbrechöffnung false
Gehäusedurchführung durch Dichtmembran false
Gehäusedurchführung durch Rohrstutzen false
Gehäusedurchführung durch Stufenmembran false
Geeignet für Kabeldurchmesser 4 - 11.5 mm
Rohrverriegelung false
Rohrverriegelung optional false
Einführung von hinten false
Anzahl der Einführungen 4
Anzahl der mitgelieferten Tüllen 0
Werkstoff Kunststoff
Halogenfrei true
Farbe gelb
Schutzart (IP) IP3X
Ausführung Deckel ohne
Transparenter Deckel false
Deckelbefestigung geschraubt
Plombierbar false
Funktionserhalt ohne
Mit Abschirmung true
Winddicht true
Max. Leiterquerschnitt 2,5 qmm
Klemme lagefixiert false
Leuchtenhakenbefestigung false
Stutzen sonstige
Spezielle Anwendung Strahlenschutz
Mit Trennwand false
Konform BS 4662 false

Strahlenschutz Geräte-Verbindungsdose für Strahlenschutzwände, Strahlenschutzdose Hohlwand, Ausführung als Geräte-Verbindungsdose für bleifreie Strahlenschutzwände bis zu einem Bleigleichwert von 3 mm Pb, bei bleikaschierten Strahlenschutzwände bis 1,5 mm Pb, nach DiN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, mit Strahlenschutz-Compound gegen Röhrenspannungen von 40-150 kV, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 74 mm, Tiefe 54,5 mm, Kombinationsabstand 71 mm durch Abtrennen des vorgeprägten Halterandes, Kombination mit vollisolierten Verbindungsstutzen, für Plattenstärken 7-40 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Einführungsmarkierungen für 4 NYM-Leitungen, max. 2 Leitungseinführungen bis Ø 11,5 mm, Schutzart IP30 Hersteller/Typ Kaiser 9074-01
