| Montageart |
Hohlwand |
| Form |
rund |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Doppel |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |

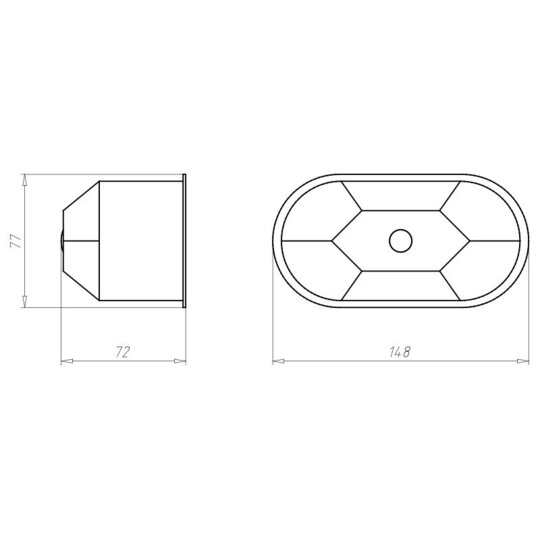

| Durchmesser |
74 mm |
| Länge |
146 mm |
| Tiefe |
70 - 70 mm |
| Innentiefe |
70 mm |
| Geeignet für Wand-/Plattendicke |
7 - 40 mm |
| Für Anzahl Geräteeinsätze |
2 |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
true |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
false |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
20/25 mm |
| Geeignet für Kabeldurchmesser |
4 - 11.5 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
false |
| Anzahl der Einführungen |
6 |
| Anzahl der mitgelieferten Tüllen |
0 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Farbe |
blau |
| Schutzart (IP) |
IP3X |
| Ausführung Deckel |
ohne |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Max. Leiterquerschnitt |
2,5 qmm |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
sonstige |
| Spezielle Anwendung |
Schallschutz |
| Mit Trennwand |
true |
| Konform BS 4662 |
false |

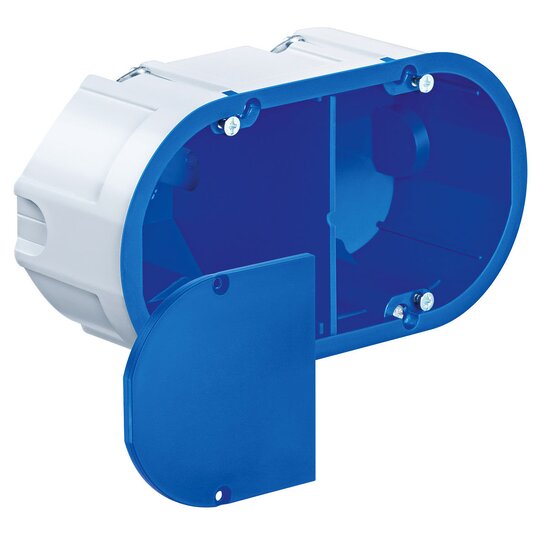

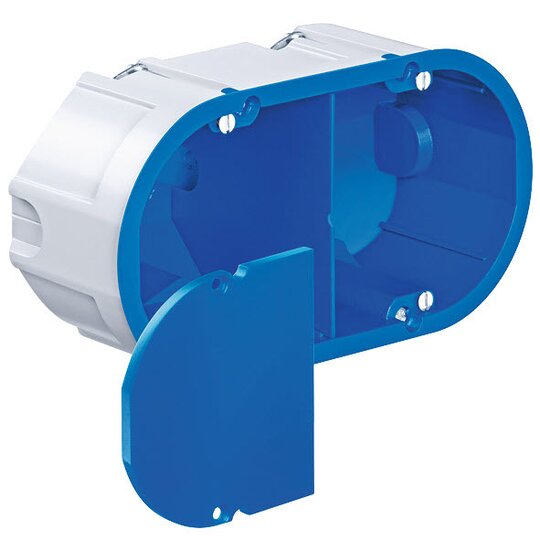

Schallschutz Electronic-Dose (9069-94). Schallschutz Electronic-Dose für den Einsatz in Wänden mit erhöhten Anforderungen an den Schallschutz. Die Schallschutz Electronic-Dose erhält die Schallschutzfunktion der Wand und schafft Installationsraum für elektronische Schaltgeräte, Datendosen, Leitungen und Klemmen. Die Electronic-Dose ermöglicht die Belegung mit Leitungen und Installationsrohren bis M25. Anwendungsgebiet: Für Einbaugeräte | Anwendungsgebiet: Für elektronische Komponenten (KNX-Aktoren, Relais etc.) | Installationsart: Schallschutz | Tiefe: 70 mm | Fräsloch Ø: 2 x 74 mm
