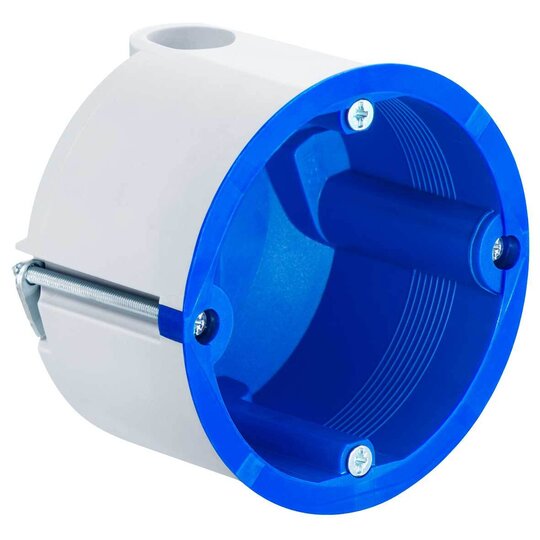

Kaiser 9069-01 Hohlwand Geräte- Verbindungsdose 74/54,5 Schallschutz
10 Stück

Ihr Nettopreis
Art.-Nr.
2350040
EAN
4013456536210
Hersteller-Nr.
9069-01
DEHA.-Nr.
3291197
eClass.-Nr.
27144402
Zolltarif-Nr.
39269097
Montageart Hohlwand
Form rund
Bauform Geräte-Verbindungsdose/-kasten
Ausführung Einzel
Mit drehbarem Ring false
Koppelbar true
Bestückung ohne

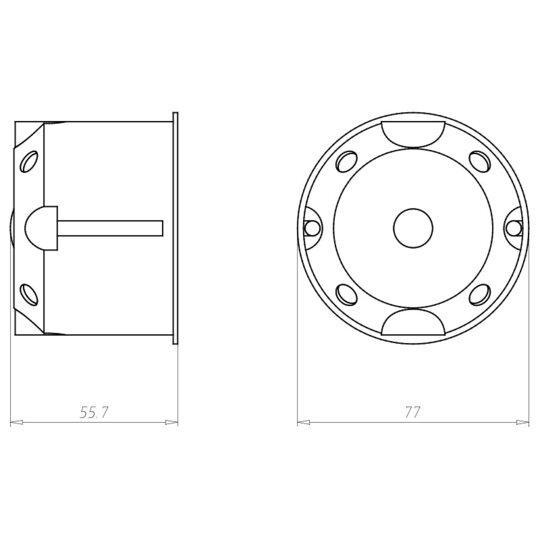

Durchmesser 74 mm
Tiefe 54.5 - 54.5 mm
Innentiefe 54,5 mm
Geeignet für Wand-/Plattendicke 7 - 40 mm
Für Anzahl Geräteeinsätze 1
Befestigung der Geräte schrauben
Mit Schrauben true
Gehäusedurchführung durch Ausbrechöffnung false
Gehäusedurchführung durch Dichtmembran false
Gehäusedurchführung durch Rohrstutzen false
Gehäusedurchführung durch Stufenmembran false
Geeignet für Kabeldurchmesser 4 - 11.5 mm
Rohrverriegelung false
Rohrverriegelung optional false
Einführung von hinten false
Anzahl der Einführungen 4
Anzahl der mitgelieferten Tüllen 5
Werkstoff Kunststoff
Halogenfrei true
Farbe blau
Schutzart (IP) IP3X
Ausführung Deckel ohne
Transparenter Deckel false
Deckelbefestigung geschraubt
Plombierbar false
Funktionserhalt ohne
Mit Abschirmung false
Winddicht true
Max. Leiterquerschnitt 2,5 qmm
Klemme lagefixiert false
Leuchtenhakenbefestigung false
Stutzen sonstige
Spezielle Anwendung Schallschutz
Mit Trennwand false
Konform BS 4662 false

Schallschutzdose (9069-01). Schallschutzdose für den Einsatz in Wänden mit erhöhten Anforderungen an den Schallschutz. Der massive Dosen­körper mit zusätzlicher Schallschutzummantelung absorbiert und reflektiert den Schall, so dass eine Beeinträchtigung in benachbarten Räumen ausgeschlossen wird und der Schallschutz so bestehen bleibt, als wären keine Installationsdosen eingebaut. Anwendungsgebiet: Für Einbaugeräte | Installationsart: Schallschutz | Fräsloch Ø: 74 mm | Tiefe: 54,5 mm-Minus-Geräteschrauben, Einführungsmarkierungen für 4 NYM-Leitungen, Leitungsdurchmesser max. 11,5 mm, Schutzart IP30, halogenfrei nach DIN VDE 0604-2-100 Hersteller/Typ Kaiser 9069-01
