| Montageart |
Hohlwand |
| Form |
rund |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |
| Durchmesser |
68 mm |
| Länge |
122 mm |
| Breite |
71 mm |
| Tiefe |
75 - 75 mm |
| Innentiefe |
75 mm |
| Geeignet für Wand-/Plattendicke |
7 - 40 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
true |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
true |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
20/25 mm |
| Geeignet für Kabeldurchmesser |
4 - 13.5 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
false |
| Anzahl der Einführungen |
6 |
| Anzahl der mitgelieferten Tüllen |
0 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Farbe |
blau |
| Schutzart (IP) |
IP3X |
| Ausführung Deckel |
ohne |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Max. Leiterquerschnitt |
2,5 qmm |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
sonstige |
| Spezielle Anwendung |
Schallschutz |
| Mit Trennwand |
false |
| Konform BS 4662 |
false |

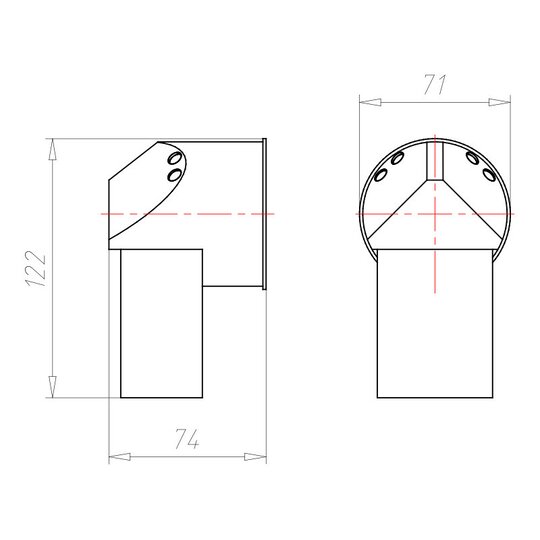

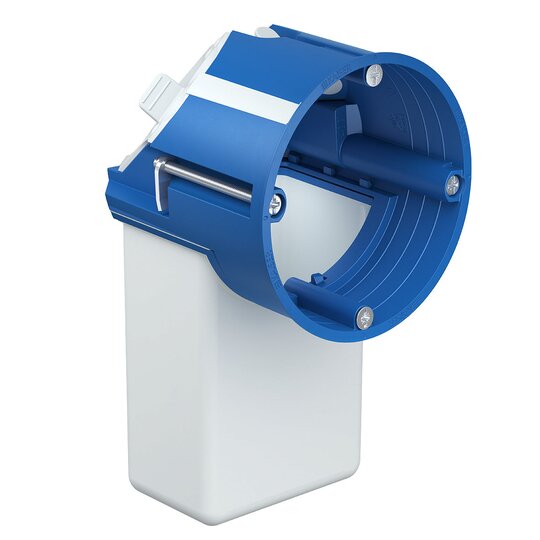

Electronic-Dose Schallschutz 68 Flex (9068-94). Breite: 71 mm | Halogenfrei: Ja | Tiefe: 75 mm | Fräsloch Ø: 68 mm | Länge: 122 mmr Haptik sowie zusätzlicher Außenkomponente im Dosenbodenbereich, für Schallschutzwände bis 68dB, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 68 mm, Tiefe 75 mm, Kombinationsabstand 71 mm, Kombination mit vollisolierten Verbindungsstutzen, für Plattenstärken 7-30 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Einführungsmarkierungen für 4 Leitungen Ø 4-11,5 und 2 Rohreinführungen bis M25, Schutzart IP30, halogenfrei nach DIN VDE 0604-2-100, Maße: 122x71x75 mm (LxBxH) Hersteller/Typ Kaiser 9068-04
