Aufputz | false |
Unterputzmontage | true |
Kanaleinbau | true |
Bodentank/Unterflurmontage | true |
Befestigungsart | Schraube |
Mit Buchse/Kupplung | true |
Anzahl der Buchsen/Kupplungen | 4 |
Steckverbindertyp | LC-Quad |
Farbe | weiß |
RAL-Nummer | 9003 |
Zentralplatte | false |
Mit Abdeckrahmen | false |
Mit Textfeld | false |
Kabelzugentlastung | true |
Wickelvorrat | true |
Auslassrichtung | abgewinkelt |
Staubschutz | Shutter |
Gerätebreite | 71 mm |
Gerätetiefe | 35,8 mm |
Gerätehöhe | 71 mm |

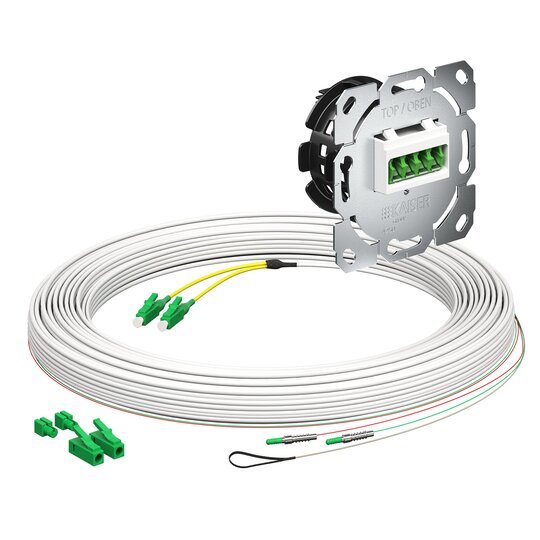

Unterputz-Montage mit E3S Connect® - Glasfaserleitung zum Anschluss an den Hausübergabepunkt (HÜP / Gf-AP) Innovativer Glasfaserteilnehmeranschluss mit einer Einbautiefe von max. 32mm zur passgenauen Unterputz Installation in allen gängigen Geräte-Verbindungsdosen. Der robuste Metalltragring mit Ausricht-Markierungen erlaubt ein komfortables montieren mit Schraubbefestigungen. Perfektes Faserablagemanagement durch drehbare und abziehbare Ablagetrommel auf der Rückseite. Inklusive Halterung für bis zu 4 Crimp-Spleißverbindungen. Ausgestattet mit 1x LC/APC Quad Kupplung inklusive Shutter und Staubschutz. Design-Kompatibilität zu allen gängigen Schalterhersteller mit genormter TAE Abdeckung. Der Teilnehmeranschluss wird mit einer vorkonfektionierten und hochwertigen (G.657.A2) E3S Connect® - Glasfaserleitung in einem handlichen Abrollkarton ausgeliefert, welche zudem die Brandschutzklasse B2ca, s1a, d0, a1 erfüllt (BauPVo). Die Glasfaserleitung ist zudem mit speziellen E3S Connect® ¿ LC/APC Stecker pro Faser vormontiert, welche das einziehen, einblasen oder einschieben in min. 7mm Mikrorohre erlaubt. Eigenschaften Teilnehmeranschluss: Netzebene: Gebäudenetz NE4 Installationsart: Unterputz Schutzart: IP20 Stoßfestigkeit IK07 Faseranzahl: 4 Spleißkassetten Anzahl: 1 Halogenfrei: Ja Schlaufenlänge (Spleißkassette): 180 mm Biegeradius (Spleißkassette): R = 25 mm Spleißschutz-Halter: CSS Crimp / Mini Schrumpf Schlauch Kabel Eingang Anzahl: 1x Leitungsführung: Rückseite (Trommel) Temperaturbereich Lagerung: -10 °C / +60°C Temperaturbereich Installation: -10 °C / +60°C Temperaturbereich in Benutzung: -20 °C / +60°C Eigenschaften Kupplungen: LC/APC Quad Kupplung Mit Flansch, SC Simplex Footprint Anzahl der Kupplungen: 1 Hülse Material: Keramik, geschlitzt Gehäuse Material: Kunststoff, halogenfrei, flammwidrig Laser und Staubschutz: Integrierte Schutzklappe, Blindstopfen Einfügedämpfung: ? 0,20 dB Steckzyklen: 1.000 Eigenschaften Glasfaserleitung Faser Klasse: Single Mode OS2 (G.657.A2) Faser Type: Fiber-BrightCore® Single Mode Optical Fibre Faser Farbcodierung: 2-Faser: 1=rot, 2=grün Verseilungselement: Aramid Garn, 2x zentrale Festigkeitselemente Material: LSZH, IEC 60332-1/-2 BauPVo B2ca, s1a, d0, a1 gem. EN50575:2014 + A1:2016 Mantel Stärke: 2,00 ¿ 2,40 mm Kabel Ø: 2,00 ¿ 2,40 mm Kabel Beschriftung: KAISER FTTH E3S Connect System Cable 2E9/125 G657A2 CPR B2ca DOP 12013034 Minimaler Biegeradius: 40 mm (Installation) // 10 mm (Permanent) Zugkraft: 250 N (Installation) // 100 N (Permanent) Druckfestigkeit: 1000 N / 10 cm Temperaturbereich Lagerung: -40°C / +85°C Temperaturbereich Installation: -20°C / +60°C Temperaturbereich in Benutzung: -40°C / +80°C Leitungslänge: 20 m Eigenschaften E3S Stecker Anschluss am Gf-TA: E3S Connect® ¿ LC/APC Peitschenlänge am Gf-TA: ca. 50 cm Stecker abgestuft Anschluss am HÜP/Gf-AP: Standard LC/APC Peitschenlänge am HÜP/Gf-AP, ca. 7 cm Stecker gleich lang, nicht abgestuft Material: Kunststoff, halogenfrei, flammwidrig Einfügedämpfung: ? 0.12dB Ø - ? 0.25dB Max. (Grade B) Rückflussdämpfung: ? 70 d
