Aufputz | false |
Unterputzmontage | true |
Kanaleinbau | true |
Bodentank/Unterflurmontage | true |
Befestigungsart | Schraube |
Mit Buchse/Kupplung | true |
Anzahl der Buchsen/Kupplungen | 4 |
Steckverbindertyp | LC-Quad |
Farbe | weiß |
RAL-Nummer | 9003 |
Zentralplatte | false |
Mit Abdeckrahmen | false |
Mit Textfeld | false |
Kabelzugentlastung | true |
Wickelvorrat | true |
Auslassrichtung | abgewinkelt |
Staubschutz | Shutter |
Gerätebreite | 71 mm |
Gerätetiefe | 35,8 mm |
Gerätehöhe | 71 mm |

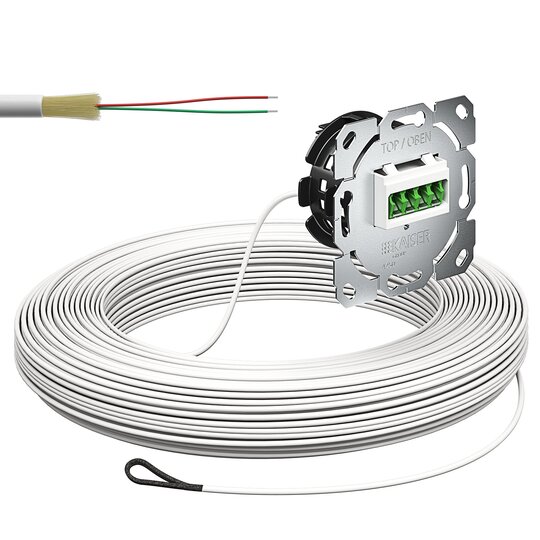

Unterputz-Montage mit Glasfaserleitung zum Spleißen und Zuleitung von der Rückseite Innovativer Glasfaserteilnehmeranschluss mit einer Einbautiefe von max. 32mm zur passgenauen Unterputz Installation in allen gängigen Geräte-Verbindungsdosen. Der robuste Metalltragring mit Ausricht-Markierungen erlaubt ein komfortables montieren mit Schraubbefestigungen. Perfektes Faserablagemanagement durch drehbare und abziehbare Ablagetrommel auf der Rückseite. Inklusive Halterung für bis zu 4 Crimp-Spleißverbindungen. Ausgestattet mit 1x LC/APC Quad Kupplung inklusive Shutter und Staubschutz. Design-Kompatibilität zu allen gängigen Schalterhersteller mit genormter TAE Abdeckung. Der Teilnehmeranschluss wird mit einer vorkonfektionierten und hochwertigen (G.657.A2) Glasfaserleitung in einem handlichen Abrollkarton ausgeliefert, welche zudem die Brandschutzklasse B2ca, s1a, d1, a1 erfüllt (BauPVo). Die Glasfaserleitung ist spleißfertig und verfügt über eine Einziehhilfe, welche das Einziehen oder Einblasen in min. 7mm Mikrorohre erlaubt. Eigenschaften Teilnehmeranschluss: Installationsart Unterputz Schutzart IP20 Stoßfestigkeit IK07 Faseranzahl 4 Spleißkassetten Anzahl 1 Halogenfrei Ja Schlaufenlänge (Spleißkassette) 150 mm Biegeradius (Spleißkassette) R = 25 mm Spleißschutz-Halter CSS Crimp / Mini Schrumpf Schlauch Kabel Eingang Anzahl 1x Leitungsführung Rückseite (Trommel) Temperaturbereich Lagerung -10 °C / +60°C Temperaturbereich Installation -10 °C / +60°C Temperaturbereich in Benutzung -20 °C / +60°C Eigenschaften Kupplungen: LC/APC Quad Kupplung Mit Flansch, SC Simplex Footprint Anzahl der Kupplungen 1 Hülse Material Keramik, geschlitzt Gehäuse Material Kunststoff, halogenfrei, flammwidrig Laser und Staubschutz Integrierte Schutzklappe, Blindstopfen Einfügedämpfung = 0,20 dB Steckzyklen 1.000 Eigenschaften Glasfaserleitung Faser Klasse Single Mode OS2 (G.657.A2) LC/APC Simplex Steckverbinder 2x (Grade A) Faser Type Fiber-BrightCore® Single Mode Optical Fibre Faser Farbcodierung 2-Faser: 1=rot, 2=grün Verseilungselement Aramid Garn, 2x zentrale Festigkeitselemente Material LSZH, IEC 60332-1 BauPVo B2ca, s1a, d1, a1 gem. EN50575:2014 + A1:2016 Mantel Stärke 0,4 mm Kabel Ø 3,0 mm +/- 0,15 mm Kabel Beschriftung KAISER Group FTTH Drop Cable 2E9/125 G657A2 CPR B2ca DOP 12013033 Minimaler Biegeradius 40 mm (Installation) // 60 mm (Permanent) Zugkraft 450 N (Installation) // 225 N (Permanent) Druckfestigkeit 500 N / 10 cm Temperaturbereich Lagerung -10°C / +60°C Temperaturbereich Installation -0°C / +50°C Temperaturbereich in Benutzung -0°C / +50°C Leitungslänge 70 m Bestellinformation: Hersteller/Typ KAISER Elektro GmbH&,Co.KG Artikel Nummer: 4250011
