| Montageart |
Unterputz |
| Form |
oval |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Doppel |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |
| Durchmesser |
2 mm |

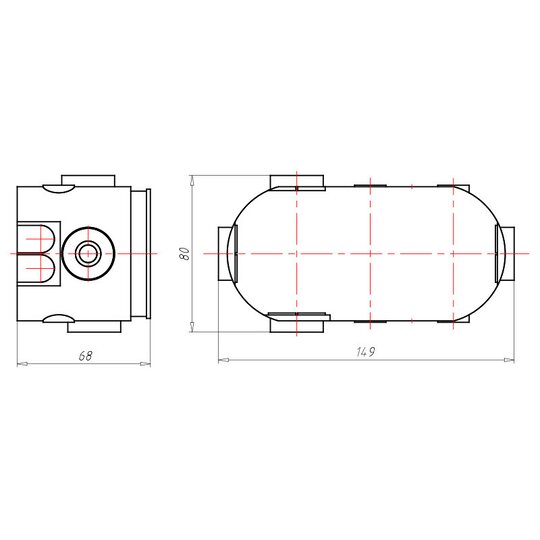

| Länge |
149 mm |
| Breite |
80 mm |
| Tiefe |
68 - 68 mm |
| Innentiefe |
66,5 mm |
| Für Anzahl Geräteeinsätze |
2 |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
true |
| Anzahl der nicht einstellbaren Gerätebefestigungslaschen |
0 |
| Anzahl der einstellbaren Gerätebefestigungslaschen |
0 |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
true |
| Gehäusedurchführung durch Rohrstutzen |
true |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
20/25 mm |
| Geeignet für Kabeldurchmesser |
13.3 - 13.3 mm |
| Rohrverriegelung |
true |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
false |
| Anzahl der Einführungen |
16 |
| Anzahl der mitgelieferten Tüllen |
0 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Farbe |
schwarz |
| Schutzart (IP) |
IP2X |
| Ausführung Deckel |
ohne |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Max. Leiterquerschnitt |
2,5 qmm |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
Tunnelstutzen |
| Spezielle Anwendung |
sonstige |
| Mit Trennwand |
false |
| Konform BS 4662 |
false |

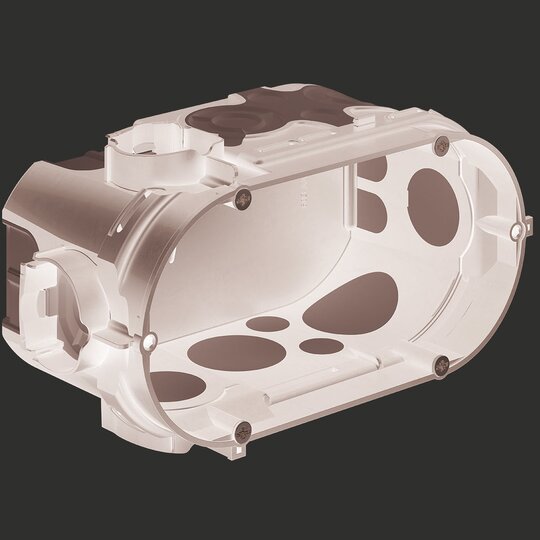

Doppel-Geräte-Verbindungsdose, luftdicht mit Multimembran für Unterputz/Mauerwerksinstallation, Unterputzdose, Ausführung als Unterputz-Doppel-Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, luftdichte Ausführung nach DIN 18015-5, Installationsöffnung 2x Ø 60 mm, Einbauöffnung 152 mm x 82 mm, Tiefe 68 mm, Kombinationsabstand 71 mm, Schutzart IP 20 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 650° C, halogenfrei nach DIN VDE 0604-2-100, für Unterputzinstallation, Werkzeuglose Einführungen für Leitungen und DIN EN Rohre Durchmesser 20/25 (4 x M20/M25 in beiden Stutzen, 4x M25 in der Seitenwand, 12 Leitungseinführungen, sowie 8 segmentierte Einführungen für jeweils bis zu 4 Leitungseinführungen für NYM-Leitungen 3 x 1,5 mm², 3 x2,5 mm² bzw. 5 x 1,5 mm², 5 x 2,5 mm² bzw. 7 x 1,5 mm², mit 6 Schraubdomen, mit 4 Plus-Minus-Geräteschrauben, Hersteller/Typ Kaiser 1656-21
