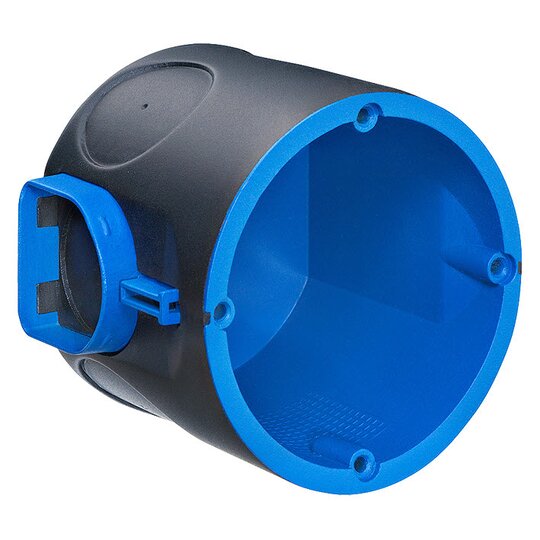

Kaiser 1569-01 Geräte-Verbindungsdose 60/60 Schallschutz
10 Stück

Ihr Nettopreis
Art.-Nr.
2350727
EAN
4013456544505
Hersteller-Nr.
1569-01
DEHA.-Nr.
4213069
eClass.-Nr.
27144402
Zolltarif-Nr.
39269097
Montageart Unterputz
Form rund
Bauform Geräte-Verbindungsdose/-kasten
Ausführung Einzel
Mit drehbarem Ring false
Koppelbar true
Bestückung ohne

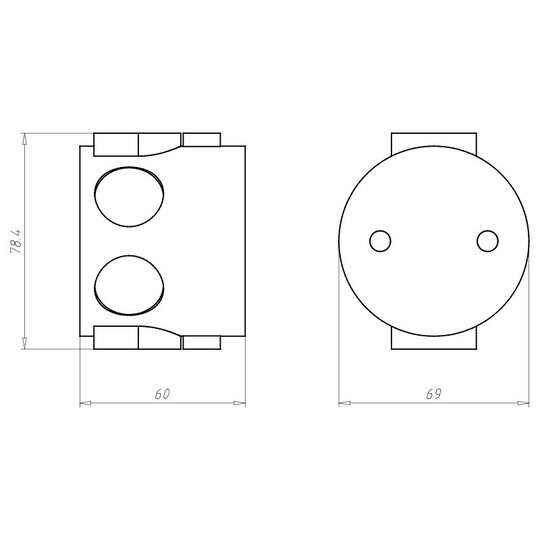

Durchmesser 60 mm
Tiefe 60 - 60 mm
Innentiefe 60 mm
Geeignet für Wand-/Plattendicke 110 - 110 mm
Für Anzahl Geräteeinsätze 1
Befestigung der Geräte schrauben
Mit Schrauben false
Gehäusedurchführung durch Ausbrechöffnung false
Gehäusedurchführung durch Dichtmembran false
Gehäusedurchführung durch Rohrstutzen false
Gehäusedurchführung durch Stufenmembran false
Für Rohrdurchmesser 20/25 mm
Geeignet für Kabeldurchmesser 4 - 15 mm
Rohrverriegelung false
Rohrverriegelung optional false
Einführung von hinten false
Anzahl der Einführungen 6
Anzahl der mitgelieferten Tüllen 0
Werkstoff Kunststoff
Halogenfrei true
Farbe blau
Schutzart (IP) IP2X
Ausführung Deckel ohne
Transparenter Deckel false
Deckelbefestigung geschraubt
Plombierbar false
Funktionserhalt ohne
Mit Abschirmung false
Winddicht true
Max. Leiterquerschnitt 2,5 qmm
Klemme lagefixiert false
Leuchtenhakenbefestigung false
Stutzen Tunnelstutzen
Spezielle Anwendung Schallschutz
Mit Trennwand false
Konform BS 4662 false

Geräte-Verbindungsdose Schallschutz Unterputz (1569-01). Schallschutzdose für den Einsatz in Schallschutzwänden in Massivbauweise mit erhöhten Anforderungen an den Schallschutz. Der massive Dosenkörper mit zusätzlicher Schallschutzummantelung absorbiert und reflektiert den Schall, so dass eine Beeinträchtigung in benachbarten Räumen ausgeschlossen wird und der Schallschutz so bestehen bleibt, als wären keine Installationsdosen vorhanden. Tiefe: 60 mmtzinstallation, Einführungsmarkierungen für NYM-Leitungen und DIN EN Rohre (6 Rohreinführungen bis M25, 6 Leitungseinführungen (3 x 1,5 mm², 3 x 2,5 mm² bzw. 5 x1,5, 5 x 2,5 mm² bzw. 7 x 1,5 mm²), mit 4 Schraubdomen und 2 Spreizkrallenfeldern, ohne Geräteschrauben, Hersteller/Typ Kaiser 1569-01
