| Montageart |
Betonbau |
| Form |
sonstige |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |
| Durchmesser |
60 mm |
| Länge |
94 mm |
| Breite |
75 mm |
| Tiefe |
91 - 91 mm |
| Innentiefe |
71 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben oder spreizen |
| Mit Schrauben |
false |
| Anzahl der nicht einstellbaren Gerätebefestigungslaschen |
0 |
| Anzahl der einstellbaren Gerätebefestigungslaschen |
0 |
| Gehäusedurchführung durch Ausbrechöffnung |
true |
| Gehäusedurchführung durch Dichtmembran |
false |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
20/25 mm |
| Geeignet für Kabeldurchmesser |
0 - 16 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
false |
| Anzahl der Einführungen |
7 |
| Anzahl der mitgelieferten Tüllen |
0 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Farbe |
gelb |
| Schutzart (IP) |
IP3X |
| Ausführung Deckel |
sonstige |
| Transparenter Deckel |
false |
| Deckelbefestigung |
sonstige |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
false |
| Max. Leiterquerschnitt |
4 qmm |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
ohne |
| Spezielle Anwendung |
sonstige |
| Mit Trennwand |
false |
| Konform BS 4662 |
false |

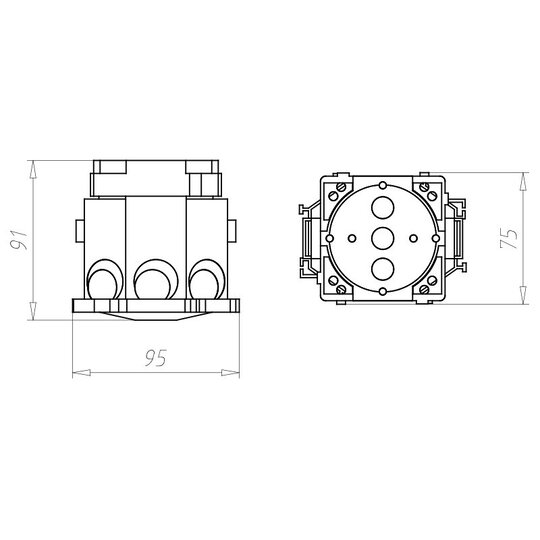

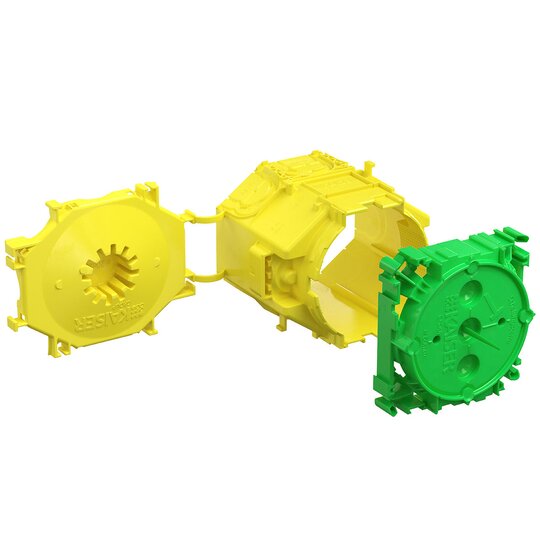

B1 Geräte-Verbindungsdose (1265-01).ngsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, für Installationen zur Gegenschalung ohne zusätzliche Abstützung, Befestigung an der Bewehrung mit Prefix® Systemflügelset (1211-00), mit integrierter Stützelementaufnahme Ø 20 mm Installationsöffnung Ø 60 mm, Länge 94 mm, Breite 75 mm, Tiefe 91 mm, integrierte Rohrrückhaltung, Frontteil ausschlagbar mit Signalborste, verdrehungssicher aneinanderreihbar im Kombinationsabstand 71 mm, mit ausbrechbaren Trennstegen für die Installation vorverdrahteter Gerätekombinationen, vollisolierter Leitungsübergang, mit 4 Schraubdomen und 2 Spreizkrallenfeldern, ohne Geräteschrauben Kombinationseinführungen mit Ausbrechöffnungen für Elektroinstallationsrohre (7 x M20/25) und Einführungsmarkierungen für Kabel und Leitungen (7 Markierungen bis Ø 16 mm), Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 650° C, halogenfrei nach DIN VDE 0604-2-100, für Betonbauinstallation Ortbeton Hersteller/Typ Kaiser 1265-01
